可编程FPGA

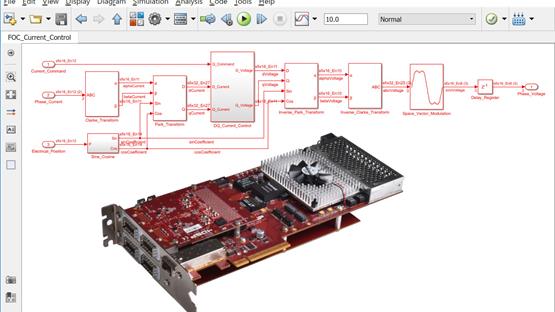

Speedgoat的可编程FPGA I/O模块是与MathWorks®紧密合作设计的,以确保与MathWorks产品的无缝集成,如Simulink Real-Time、Simscape和HDL Coder(用于自动生成HDL代码)。
可编程FPGA I/O模块可以与一系列FPGA代码模块相结合,实现I/O和协议功能,并可根据项目需求进行调整。
可编程FPGA模块间的通信可以通过高速千兆协议来实现,如Xilinx Aurora。
可编程FPGA I/O模块选型指南
为了实现非常高的闭环速率(高达几MHz),FPGA I/O模块包括自有I/O,以绕过相对较慢的PCI总线的限制。此自有I/O可以集成到模块中,也可以作为插件添加。下面的选型指南显示了各种可用的模拟、数字和光纤收发器。
I/O module |
FPGA chip |
Logic cells |
Front I/O lines |
Rear I/O lines |
IO332 |
Xilinx Artix-7 |
200k |
Selectable front plug-ins |
64 LVCMOS or 32 LVDS |
IO333 |
Xilinx Kintex-7 |
325k or 410k |
Selectable front plug-ins |
64 LVCMOS or 32 LVDS |
IO334 |
Xilinx Kintex-7 |
325k |
16 x 16-bit analog in |
64 LVCMOS or 32 LVDS |
IO335 |
Xilinx Kintex-7 |
325k |
24 x 16-bit analog in |
64 LVTTL or 32 LVDS |
IO342 |
Xilinx Kintex Ultrascale |
1.45M |
Selectable plug-ins |
Selectable plug-ins |
IO397 |
Xilinx Artix-7 |
50k |
4 x 16 bit analog in, 4 x 16-bit analog out, 14 x TTL |
Not applicable |
性能
Speedgoat FPGA I/O模块和Simulink Real-Time™,配合用于生成C代码的Simulink Coder™和用于生成VHDL代码HDL Coder™,可以轻松利用FPGA技术的所有优势:
任务 |
Simulink Coder |
HDL Coder |
采集和生成高达10Gsps的高频模拟和数字信号 |
|
|
实现20-100kHz的闭环采样率,取决于模型的复杂性和I/O通道的数量 |
|
|
实现高于20-100kHz的闭环速率,取决于模型的复杂性和I/O通道的数量 |
|
|
在FPGA上预处理或回放信号数据 |
|
|
基于FPGA I/O模块充分利用FPGA代码模块 |
|
|
浮点运算和定点实现(HDL coder可能存在一些限制,具体取决于应用程序和所使用的MATLAB版本) |
|
|
将定制的HDL代码集成到Simulink设计中 |
|
|
记录数据到x86 RAM,SSD或者FPGA I/O模块的外部RAM中 |
|
|
以多个同步采样速率在多个CPU内核以及多个同步的目标主机上运行由Simulink设计的算法 |
|
|
以多个同步采样速率在多个CPU内核、多个CPU以及多个通过低延迟链路互连的FPGA上运行由Simulink设计的算法 |
|
|
在实时运行过程中观测参数和调整应用程序 |
|
|
