基于PolarLabBox的PMSM零速带载闭环 全速域无感：8小时从理论到落地

操作讲解视频

To Our Audience

熠速推出的PolarLabBox快速控制原型系统，支持工程师利用Simulink模型快速验证算法，做到了仿真到实物的快速实现。本文将以永磁同步电机的无感控制为例，带领大家如何在PolarLabBox上8小时（实际操作熟练度有异同，以实际操作时间为准）实现优异性能的控制算法。

想要实现全速域控制，零速带载闭环启动、正反转切换是不可避免的难点。传统的IF强拖-滑模观测器+锁相环（SMO+PLL）的策略仅能实现开环启动，且低速效果极差。高频注入（High Frequency Injection, HFI）在低速域的效果优异但由于高频信号的注入存在较大的噪音。本文使用一种基于有效磁链的混合型磁链观测器，一套算法不改动任何参数，即可完成PMSM全速域的无位置传感器控制。

定子磁链除了可以被电压形式表达之外，还可以表达为以下的电流形式：

相比起电压模型，电流模型无需积分，但需要知晓转子位置信息，无法用其来主动估算转子位置。

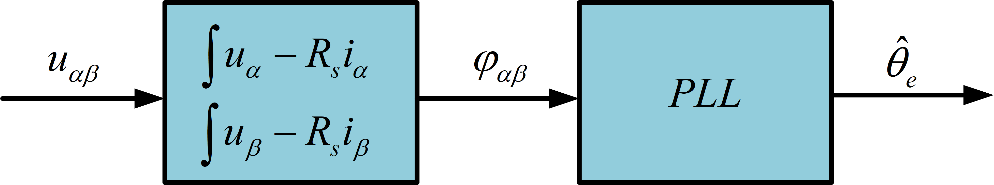

考虑到电压模型的痛点，

扰动需要被补偿：

设计以下形式的有效磁链观测器：

电压型有效磁链观测器按照下式来估算有效磁链(上标VM表示Voltage Model)

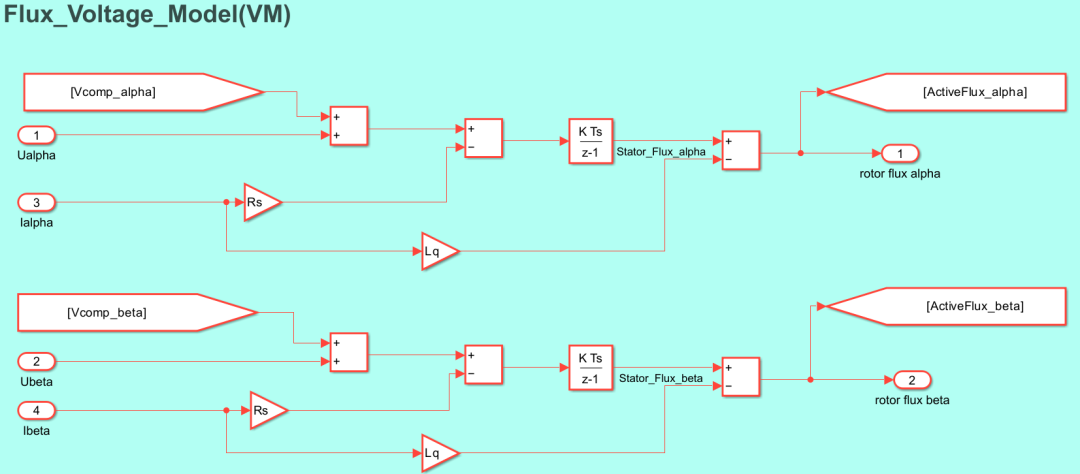

模型如下：

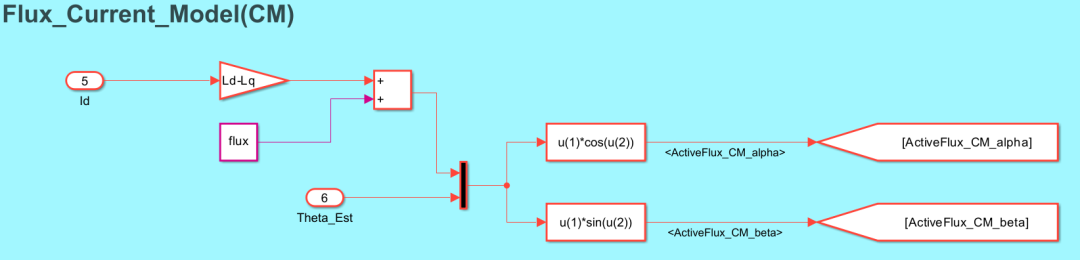

电流型有效磁链观测器按照下式来估算有效磁链(上标CM表示Current Model)

模型如下：

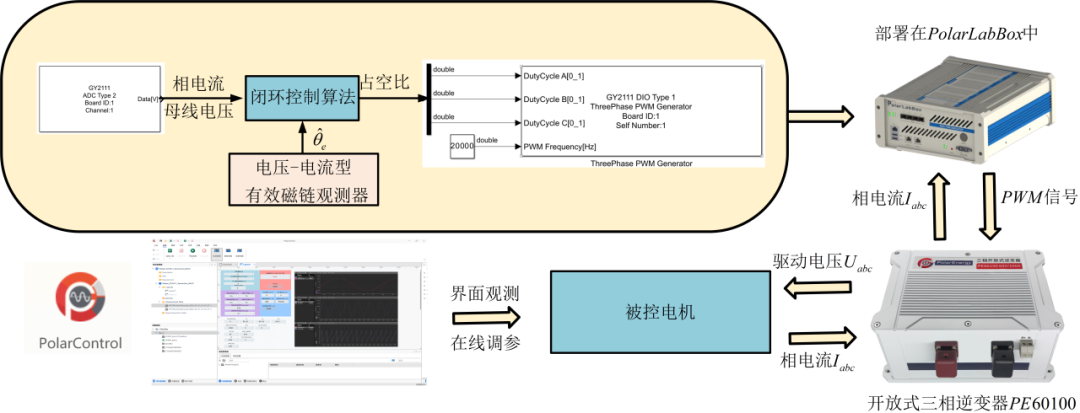

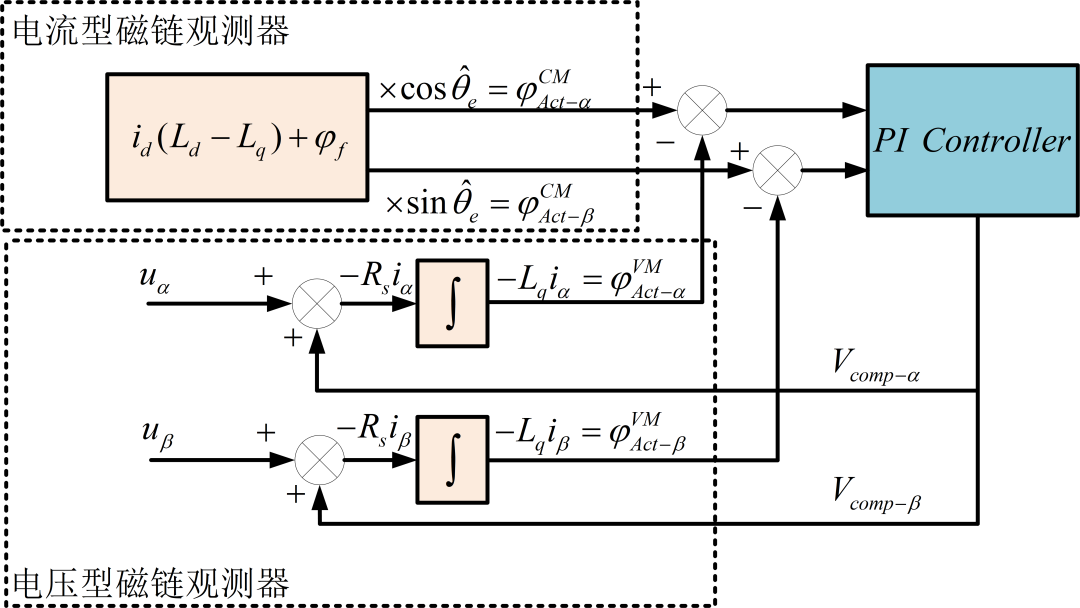

控制框图如下：

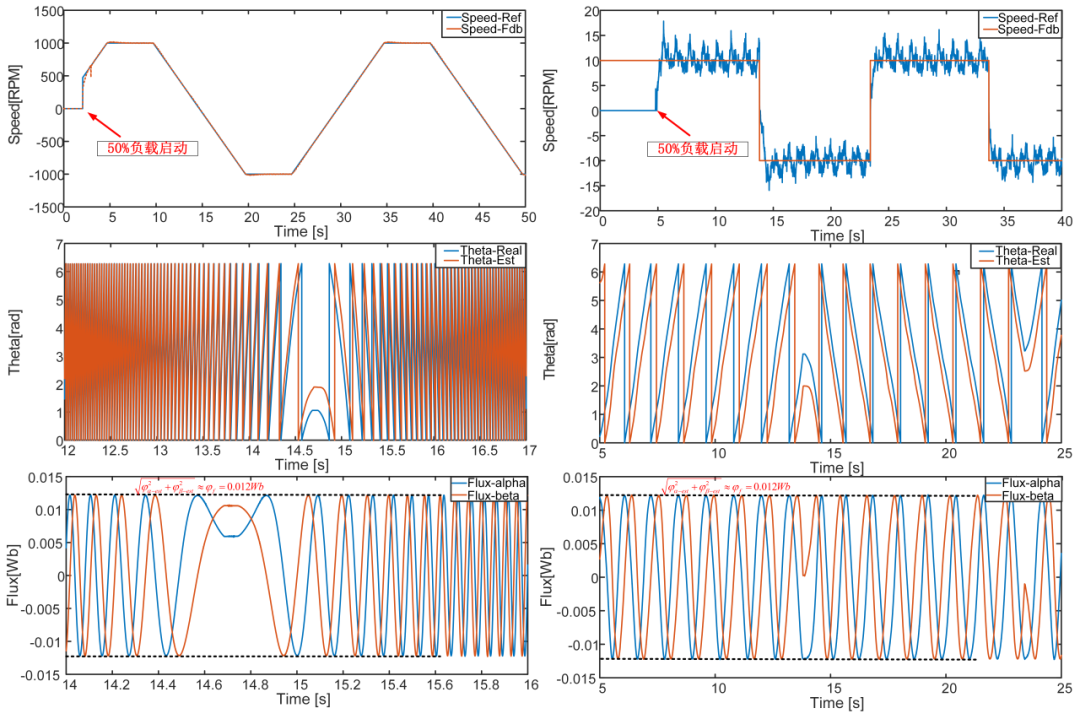

针对痛点的问题解决

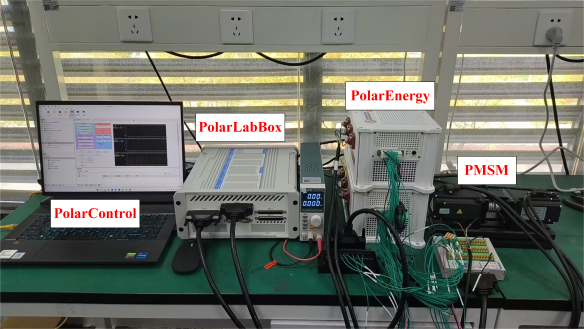

其中，PolarControl是PolarBox实时仿真系统系列的上位机软件，支持在线观测波形、修改控制参数、记录波形等功能；PolarEnergy作为逆变器，生成电机所需要的驱动电压。
