在汽车、轨道交通、电力能源、工业自动化等领域的控制器研发验证工作中，硬件在环（HIL）测试已经成为保障产品功能、性能与可靠性的核心手段。真实工业与车载控制系统往往由多类控制器、传感器、执行器共同组成，依靠多种总线与通信协议完成数据交互；若 HIL 测试仅复现部分电气信号，无法完整还原各类通信链路行为，便难以复现系统真实工况，测试结果的有效性将大打折扣。

一套高性能 HIL 仿真平台，不仅需要具备可靠的实时运算能力与基础 IO 信号仿真能力，更需要全面、精准的多协议通信仿真能力，能够在统一的确定性实时闭环环境下，并行模拟不同行业的车载总线、工业以太网、电力专用规约、编码器传感器接口等通信行为，支撑从单控制器部件验证到大型分布式系统级仿真的全场景测试需求。

本文档围绕 PolarBox（熠速开发的高性能实时仿真机产品系列名称） 多协议 HIL 仿真平台展开，梳理平台的产品形态、完整开发流程，分门别类介绍平台支持的车载网络、串行现场总线、工业网络、轨道交通、电力系统、高速互连以及传感器编码器接口等协议与接口能力，阐述多协议协同仿真的典型应用场景与定制化方案思路，帮助研发人员快速理解 PolarBox 的通信接口能力，为 HIL 测试系统选型、方案设计、需求评估提供参考依据。

工业控制系统很少只依赖一种通信协议。控制器通常同时连接传感器、执行器、驱动器、其他控制器和上位系统，只有在统一实时闭环中复现这些通信链路，HIL 测试才能还原真实系统行为。

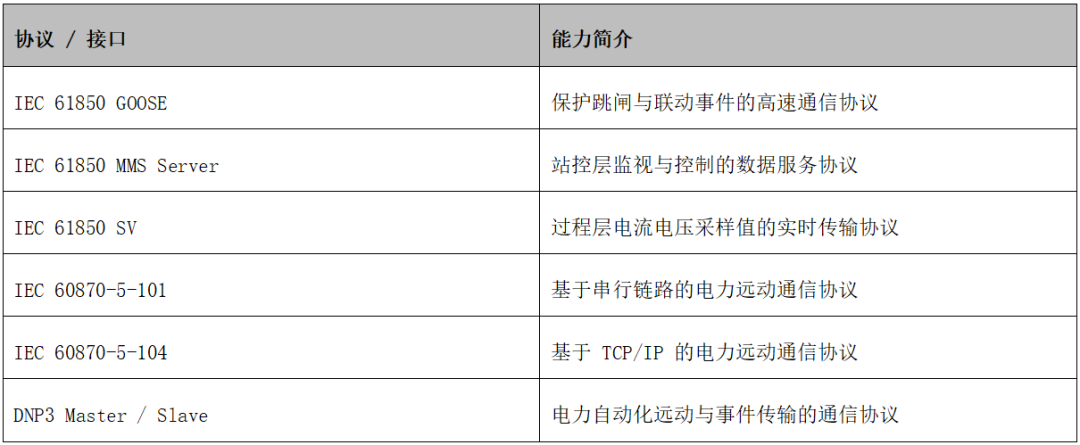

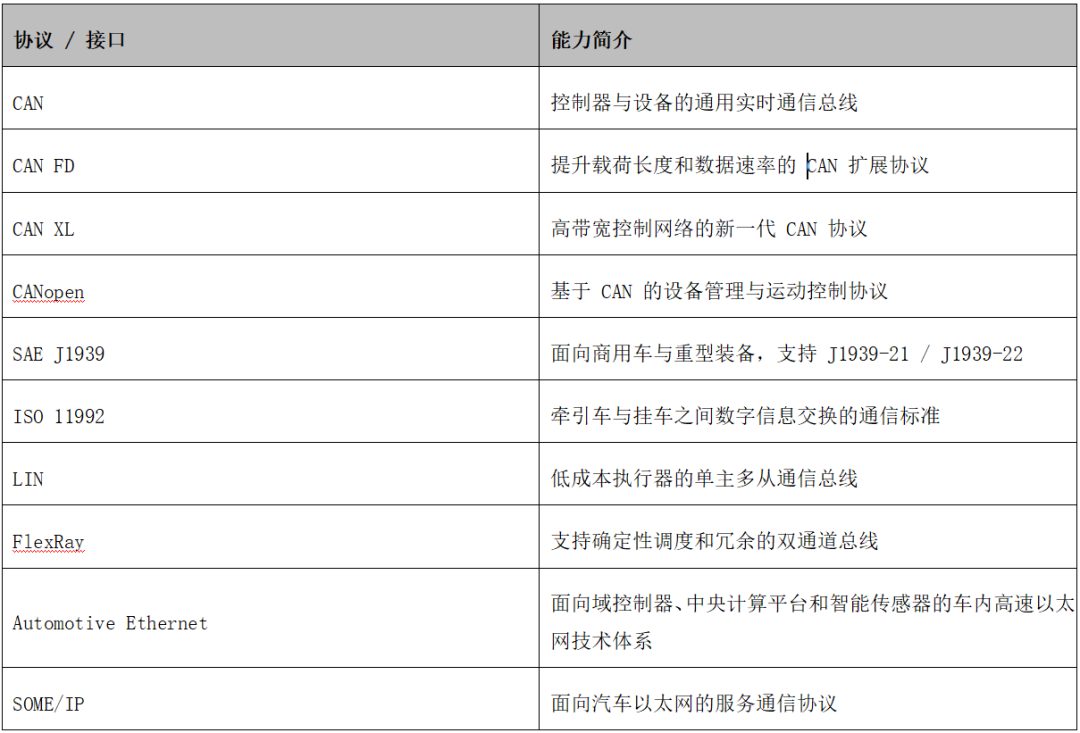

PolarBox 产品家族面向多行业 RCP 与 HIL 应用，覆盖控制总线、工业以太网、电力通信、传感器、编码器和高速互连等协议与接口，可支持单控制器验证、多节点仿真和系统级多协议并行测试。

面向汽车、机器人、电力能源及工业自动化等行业，HIL系统 通过适配专用控制总线、现场网络、传感器接口和上层通信协议，连接控制器、执行器、分布式 I/O 及上位系统。

HIL系统在确定性时间基准下协同实时模型、物理 I/O 与行业通信协议，构建贴近真实系统的闭环测试环境，面向不同的被测对象、系统规模以及测试阶段，验证系统在正常、边界和故障工况下的功能、性能与可靠性。

本文列出的协议并不是PolarBox的完整边界，我司还在陆续开发更多公开协议与行业专用协议。

实际方案需要综合确认协议角色、通道数量、节点规模、实时周期、同步精度、故障注入、数据记录和自动化测试要求。无论是单一接口接入、多节点仿真，还是多协议并行的系统级 HIL，均可基于 PolarBox 产品家族及其工具链实现。

如需获取完整协议能力矩阵、确认接口组合或规划定制方案，请联系我司。我们将完成需求分析以及系统配置，让协议能力落实为可运行、可验证、可扩展的 HIL 方案。
