导读
在 PolarControl 一体化测试体系中，实时测试负责高确定性闭环，总线测试负责通信网络验证，而大量功能、接口、故障和回归任务，并不要求全部运行在硬实时环境中。
这类测试仍然需要工业级板卡提供稳定的信号输出、数据采集、总线收发和故障执行能力，但测试逻辑更强调快速调整、资源复用、自动执行和结果追溯。若继续把全部硬件能力绑定在实时工程中，反而会增加配置、部署和维护成本。
PolarControl 非实时系统解决方案的核心，不是降低测试标准，而是重新划分软硬件职责：硬件专注可靠执行，软件负责资源管理、流程编排和数据闭环。
基于 Windows 非实时操作系统，PolarControl、PolarTest 与 PolarFlexBox 共同构成一套面向汽车、半导体、航空航天等领域的硬件自动化测试系统。其中，PolarControl 先将板卡、通道、变量、波形和总线资源配置为统一工程，PolarTest 再调用这些已配置资源完成自动执行、数据采集和结果判定，使模拟量、数字量、PWM、CAN、LIN 和故障注入能力真正进入可复用的测试流程。
一、为什么需要非实时硬件自动化测试
复杂控制器和机电系统的测试对象，早已不再是单一通道或单一总线节点。一个完整验证过程通常同时包含信号激励、接口采集、网络通信、异常工况、数据记录和自动回归。
其中，强闭环、高同步和确定性仿真依然适合由实时系统承担；但以下大量任务，更关注测试流程的灵活性和自动化程度：
• 模拟量、数字量和 PWM 的参数配置、阶梯激励与反馈采集；
• CAN、CAN FD、LIN 等通信网络的报文收发、节点仿真与数据记录；
• 开路、短路及阻值变化等故障状态的组合验证；
• 面向功能验证、问题复现和软件版本迭代的批量回归测试。
如果这些任务仍然完全依赖实时工程，测试需求每次变化都可能涉及模型修改、编译部署和环境重载。非实时系统则允许测试人员在通用软件环境中直接调整板卡参数、测试步骤和判定逻辑，让硬件资源从固定工程中释放出来。
二、解决方案组成：PolarControl、PolarTest 与 PolarFlexBox
该方案并不是简单地“用 PC 控制板卡”，而是把测试环境、测试流程和测试数据组织成一套完整系统。
01 PolarFlexBox：工业级硬件执行层

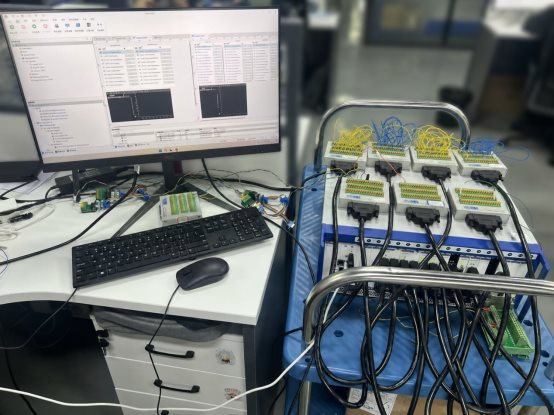

PolarFlexBox 集成不同类型的测试板卡，负责最底层的物理执行，包括模拟量输入输出、数字量与 PWM、CAN/LIN 通信、故障状态切换以及数据采集回传。板卡继续承担其最擅长的电气能力和稳定执行，不因采用非实时操作系统而改变硬件本身的精度与可靠性定位。
02 PolarControl：测试资源与数据管理层
PolarControl 将板卡、通道、变量、总线数据库、信号编辑器和测试界面纳入同一项目。测试人员可以完成硬件注册、物理通道映射、量程与工作模式设置、变量绑定、报文策略配置、Trace 观测、Logging 记录和 Layout 展示。配置结果随工程保存，既是当前测试环境的数字化描述，也是后续自动化用例稳定复用硬件资源的基础。
03 PolarTest：自动化测试编排层
PolarTest 通过 PolarControl API 调用已配置的硬件项目，将写入、等待、读取、捕获、比较和报告等动作组织为可重复执行的测试序列。对于项目中的定制逻辑，还可以通过 C#、C++ 等方式扩展，并与现有测试程序和业务流程集成。
三、从配置开始：把硬件能力组织为可复用测试资源
非实时系统的价值，并不只在于“运行在 Windows 上”。真正决定测试效率的是，底层硬件能力能否被清晰配置、保存、复用，并在自动化流程中稳定调用。PolarControl 将过去分散在驱动、模型和独立工具中的配置项上移到项目层，使测试人员可以围绕被测对象搭建可理解、可调整的测试环境。
01 板卡与通道配置：从物理资源到工程变量
在项目中新增 PolarBox（Windows）设备后，可以按照机箱内的实际板卡组合注册 GY2101、GY2231、GY2241 等资源，并完成板卡与物理通道的映射。不同板卡的配置不再隐藏在底层代码中，而是以可视化参数直接呈现。
• 模拟量通道：设置 ADC 输入范围、DAC 输出范围，并将通道输入输出映射为项目变量；
• 数字与频率通道：按通道选择 DI、DO、PWM In 或 PWM Out，配置输入/输出模式与参考电平；
• 故障注入通道：设置目标阻值，并在测试流程中切换正常、开路和短路状态；
• 板卡配置、通道关系和变量路径随工程保存，避免每次测试重新识别和手工建立映射。
02 信号与界面配置：先定义测试激励，再执行真实硬件

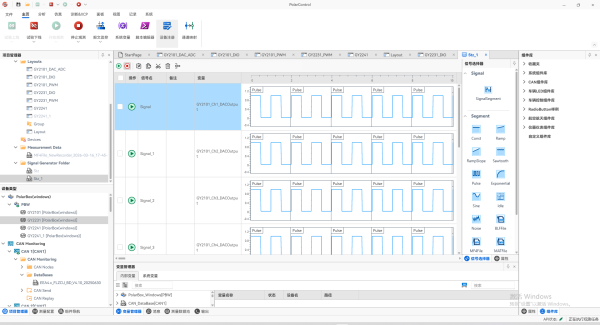

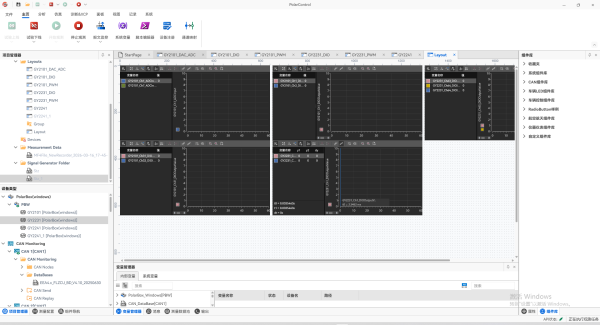

PolarControl 的信号编辑器可以将分段波形直接绑定到板卡输出变量。测试人员能够组合常值、斜坡、脉冲、正弦等波形，设置幅值、周期和持续时间，再由真实 DAC 或 PWM 通道输出。Layout 中的变量控件、曲线和示波器视图，则用于同时观察输入、输出和设备状态。
在测试方案的波形注入场景中，工程为 DAC1-DAC10 分别建立 Segment，并绑定对应 Output 变量，通过示波器检查输出波形的幅值与平均周期。这说明“信号怎么产生、绑定到哪个通道、如何观测结果”都可以在同一项目中完成配置。
03 总线与数据记录配置：从数据库到报文策略
对于 CAN、CAN FD 和 LIN，配置范围不仅包含设备与物理通道映射，还包括 DBC/LDF 数据库加载、仿真节点、周期报文、LIN 主从模式和调度表。需要 E2E 校验时，还可以设置 Profile、Data ID、DataID Mode 以及 CRC 相关参数。
测试运行后，可在 Trace 中观察报文收发，通过 Logging 记录完整测量过程，并按项目需要保存为 BLF 等文件。这样，总线配置、运行观测和离线分析不再分散在彼此割裂的流程中。
04 配置与自动化解耦：配置变更不再等同于重写测试程序
PolarTest 通过 PolarControl API 引用已经配置好的工程资源。测试序列关注“写入什么、等待多久、读取什么、如何比较和怎样生成报告”，而板卡类型、通道号、量程与变量路径由 PolarControl 工程管理。当硬件映射或参数发生变化时，可优先调整工程配置，而不必把所有底层访问逻辑重新写入每一条用例。
四、从硬件控制到自动判定：形成完整测试闭环
01 信号激励与采集：把人工调参变成可重复序列

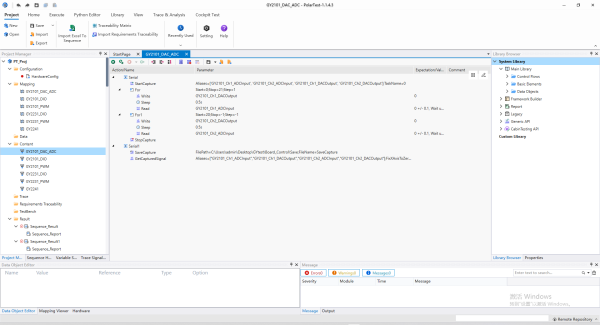

以 GY2101、GY2231 等板卡为例，非实时系统可以统一完成 ADC、DAC、DIO 和 PWM 的配置与控制。测试序列可按阶梯写入 DAC 或 PWM 参数，读取对应 ADC、DI 或 PWM 输入，并捕获整个变化过程，用于结果比对和报告绘制。
对于周期波形注入，PolarControl 信号编辑器可将方波、斜坡、正弦等波形绑定至输出变量，直接驱动真实板卡。测试人员面对的是测试步骤和预期结果，而不是底层寄存器。
02 总线通信：配置、仿真、观测与记录统一完成
总线能力既可以作为独立测试方向，也可以成为非实时自动化流程中的关键资源。方案支持 CAN、CAN FD 与 LIN 的设备注册和物理通道映射，能够加载 DBC/LDF 数据库，配置仿真节点、周期报文、LIN 主从模式与调度表，并完成报文收发、CRC/Counter 处理、Trace 观测和 Logging 记录。
自动化用例可以在信号激励或故障注入前后发送指定报文、等待被测对象响应，再通过总线信号和硬线反馈进行联合判定，从而把“总线测试”和“接口测试”组合为一个可执行场景。
03 故障注入：将异常工况纳入自动化流程
通过 GY2241 等故障注入资源，测试序列能够设置指定阻值、开路或短路状态，并在故障施加前后采集被测对象的硬线与总线响应。故障配置、持续时间、恢复条件和结果判定均可进入同一流程，减少人工接线与重复操作。
04 测试资产复用：从“执行一次”走向持续回归
完成配置后，板卡映射、信号变量、测试序列和判定条件都可以作为工程资产保存。面对新版本或问题复现，只需加载既有工程并重新执行用例，即可形成一致的测试环境和可追溯结果。
五、工程能力如何验证：不仅能调用，还要稳定运行
非实时系统不仅要验证单通道功能，还要验证多板卡并发、周期稳定性、长时间记录和资源占用。《PolarControl 非实时系统测试方案》因此同时覆盖功能与性能测试。
01 功能验证覆盖真实板卡与真实信号链路
• GY2101：DAC-ADC、DIO、PWM 及周期波形注入；
• GY2231：多通道 DIO 与 PWM 输入输出；
• GY2241：阻值设置、开路和短路故障；
• GY2301 / GY2316：CAN、CAN FD、LIN 报文收发与协议相关功能。
02 性能验证覆盖高负载与长时间运行
测试方案设置 14 路 CAN 与 2 路 LIN 同时上线的 Trace 和 Logging 场景，持续运行 2 小时，并计划统计实际周期、最小/最大间隔、P95 偏差以及异常数据比例。同时，CPU 和内存占用、界面流畅性、数据收发和记录完整性均被纳入判定标准。
全系统极限场景进一步要求 GY2101、GY2231、GY2241、GY2301 和 GY2316 等通信与非通信板卡同时运行，通过脚本输出 2 ms 周期信号，并在 Layout 与 Trace 中联合观测。这样的验证思路，关注的是整个平台能否在真实工程负载下持续工作。
六、与实时测试协同，而不是取代实时测试
非实时系统并不否定实时测试。对于控制算法闭环、微秒级同步和严格确定性任务，实时系统仍然不可替代。PolarControl 非实时方案解决的是另一类更广泛的问题：功能逻辑、接口激励、通信交互、故障组合、数据记录和自动回归。
因此，一体化测试体系可以形成清晰分工：
• 实时测试：负责强闭环、高同步和确定性仿真；
• 总线测试：负责网络通信、节点仿真、报文分析与协议验证；
• 非实时自动化测试：负责硬件资源统一调用、功能场景执行、故障验证和持续回归。
三类能力不是相互割裂，而是围绕同一个被测对象协同工作。通过 PolarControl 的统一资源管理，以及 PolarTest 的流程编排，测试团队可以根据任务实时性要求选择合适的执行方式，而不必让所有测试都被同一种架构约束。
结语：让测试硬件成为可编排、可复用的工程资源
基于非实时系统架构，PolarControl 将工业级硬件能力开放到通用软件环境中，把板卡配置、信号激励、总线通信、故障注入、数据采集和自动判定串联为完整流程。
它解决的并不是“能否控制一张板卡”，而是如何让多类型硬件在同一项目中被稳定管理、被自动化用例重复调用，并将执行过程沉淀为可追溯的测试资产。
让实时系统专注确定性，让非实时系统释放自动化效率。这正是 PolarControl 面向复杂硬件测试场景构建非实时自动化测试解决方案的核心价值。
