BMS电池系统仿真模型介绍
What — 模型简介
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
BMS（Battery Management System）电池系统仿真模型是专为新能源汽车电驱动及储能系统设计的电池管理核心仿真模型。该模型适用于BMS HIL（硬件在环）测试及储能化学电池系统建模与仿真，拥有丰富BMS项目经验和案例。
模型基于Simulink基础模块构建，采用100%白盒开源交付方式，无License绑定，方便用户根据特定电芯的化学特性进行二次开发与深度定制。模型包括电池单体、电池包、高压回路、快慢充、虚拟控制器等完整子系统，可精准复现电池组在各种工况下的动态响应，为BMS控制器的联调联试提供可靠的被控对象。
Model — 模型结构
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
模型采用模块化封装设计，涵盖电池单体、电池包/总压、高压回路、快慢充及虚拟控制器五大核心子系统，对外接口清晰，内部逻辑严密。
1. 电池系统模型总览
下图展示了BMS电池系统模型的整体架构，涵盖从电池单体到系统级仿真的完整建模体系。

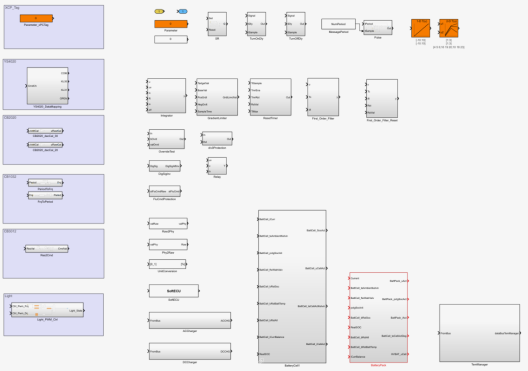

图1：BMS电池系统模型总览
2. 电池单体模型
电池单体模型包括简单功能性模型和详细的物理外特性动态模型，采用3阶RC等效电路模型搭建。模型能够模拟SOC、温度、充放电电流变化引起的电池电压变化，支持电池串联及并联状态模拟，可输出任意电池单体电压、电池总成电压及总成输出电流。
模型还包含温度模型，能够模拟由于电池单体个体差异或者周围冷却介质温度差异引起的单体温度差异及变化。同时可响应BMS给出的风扇控制信号，模拟风扇工作特性，并支持电池外接充电、回收充电等工况。

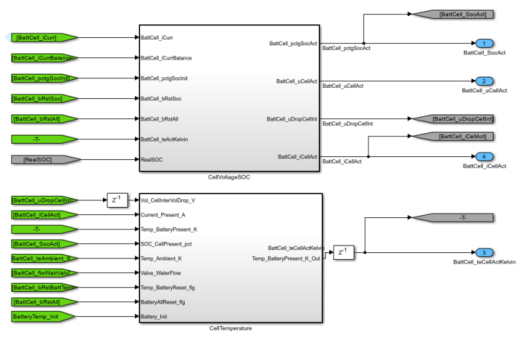

图2：电池单体模型（SOC估算与温度计算模块）
3. 高压回路模型
高压回路模型可根据控制器信号模拟预充电压曲线，并将采样点电压准确关联到高压通道。电阻电容参数可在线配置，支持故障响应（包括主正、预充、主负、加热、快充等继电器的粘连、开路，负载端开路、短路），并可适配不同的高压上下电顺序。

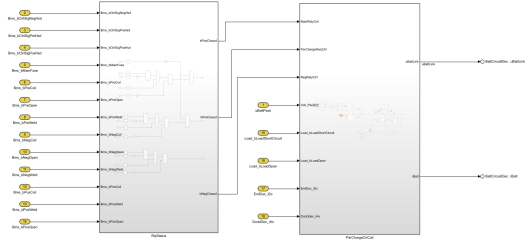

图3：高压回路模型
4. 快慢充模型
快慢充模型支持GB/T27930（2011/2015/2023）和GB/T18487（2011/2015/2023）等国家标准，涵盖直流快充与交流慢充全流程，包括握手、参数配置、充电及结束等完整交互流程。
图4：快慢充模型（DC充电器模块）
5. 虚拟控制器模型
虚拟控制器模型模拟所有与待测控制器有交互的控制器，构建简单控制逻辑，通过总线报文实现与待测控制器交互。根据待测控制器的功能规范开发虚拟控制器模型，可构建完整的系统级仿真环境。

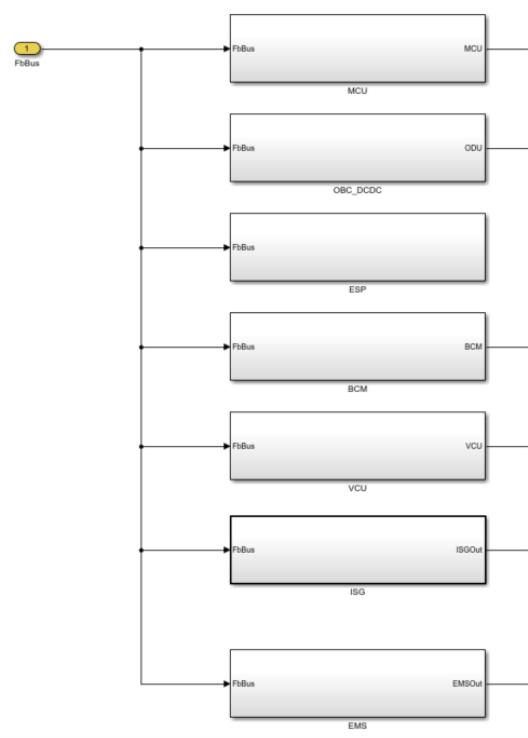

图5：虚拟控制器模型（总线通信拓扑）
How — 建模原理
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
本模型基于Simulink基础模块进行高效数学建模，摒弃了黑盒封装与License绑定，采用100%白盒开源交付方式，所有模型代码完全开放，方便用户根据特定需求进行二次开发与深度定制。
1. 3阶RC等效电路建模
电池单体模型采用3阶RC等效电路模型，通过理想电压源（开路电压OCV）与多个RC并联网络的组合，精确模拟锂电池在充放电过程中的动态电压响应与极化现象。模型能够准确反映SOC、温度、充放电电流变化对电池端电压的影响，为BMS状态估算算法提供高保真的电压响应基准。
2. 温度与热管理建模
模型内置温度计算模块，采用离散时间延迟环节（Z⁻¹）模拟热惯性与温度变化滞后特性。能够模拟由于电池单体个体差异或周围冷却介质温度差异引起的单体温度差异及变化，并可响应BMS风扇控制信号，模拟风扇工作特性，实现热管理的闭环仿真。
3. 高压回路开关逻辑建模
高压回路模型包含继电器状态逻辑模块与预充回路电气模型。继电器状态逻辑模块接收BMS控制指令（正负极继电器控制、预充回路控制等），经过逻辑运算输出各继电器的实际物理连接状态（预充闭合、正极闭合、负极闭合）。预充回路电气模型则根据开关状态实时计算预充电压曲线，将采样点电压准确关联到高压通道，完整模拟高压上电过程。
4. 充电通信协议建模
快慢充模型内置GB/T27930和GB/T18487等多版本国标充电通信协议栈，完整实现直流快充与交流慢充的握手、参数配置、充电及结束等全流程交互逻辑。模型支持国标、欧标、美标、日标等多种充电标准，可灵活适配不同市场的充电设备与协议要求。
5. 虚拟控制器与总线交互建模
虚拟控制器模型通过总线通信拓扑与待测控制器（如BMS、VCU、OBC等）进行报文交互。模型采用FbBus总线架构，可连接MCU、ODU、ESP、BCM、VCU、ISG、EMS等多个系统节点，构建完整的整车/储能系统级仿真环境。根据待测控制器的功能规范开发虚拟控制器逻辑，实现系统级联调联试。
Why — 核心优势
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
BMS电池系统仿真模型具备以下核心优势：
• 基于Simulink基础模块的高效数学建模：计算周期≥1ms，兼顾仿真精度与计算效率，适合实时HIL测试需求。
• 丰富的化学电池模型开发经验：提供2阶RC、3阶RC等效电路模型，涵盖锂电池、磷酸铁锂电池等多种化学体系。
• 完整的系统级模型覆盖：模型包括电池单体、电池包、高压回路、快慢充、虚拟控制器等完整子系统，支持从电芯到系统的全链路仿真。
• 100%白盒开源交付：无License绑定，无加密狗加密，底层代码完全开放，方便用户根据特定电芯的化学特性进行二次开发与深度定制。
• 半定制化开发模式：根据用户需求灵活开展模型开发，可针对特定应用场景进行参数调整与功能扩展。
• 丰富的故障注入能力：支持电池SOC过高/过低、电流过高、母排电压过高、继电器粘连/开路、负载开路/短路等多种故障模拟，深度验证BMS的故障诊断与分级保护机制。
• 多标准充电协议支持：原生支持GB/T27930、GB/T18487等多版本国标充电通信协议，可适配不同市场的充电设备与协议要求。
• 专业的模型开发与维护团队：5人专业团队负责模型的持续开发与维护，确保模型的可靠性与时效性。
