CLLC谐振变换器仿真模型说明
What — 模型简介
本模型为双向CLLC谐振变换器的高精度仿真模型，专为车载充电机（OBC）及储能双向DC-DC应用设计。模型基于FPGA开关级实时仿真技术构建，能够精确复现高频开关动作下的谐振腔动态特性，支持宽范围变频控制及软开关（ZVS/ZCS）特性验证。
图1：CLLC谐振变换器电路拓扑结构
Model — 模型结构
模型采用模块化封装设计，对外接口清晰，内部逻辑严密，完美映射物理硬件行为。
1. 电路拓扑
• 采用对称式CLLC拓扑结构，包含原边全桥（SL1–SL4）、副边全桥（SH1–SH4）以及由谐振电感（Lr1、Lr2）、谐振电容（Cr1、Cr2）和变压器励磁电感（Lm）组成的谐振网络。
• 支持原边/副边独立控制，可实现Buck、Boost及双向能量流动。
2. 模块封装与接口
模型封装模块如图所示：

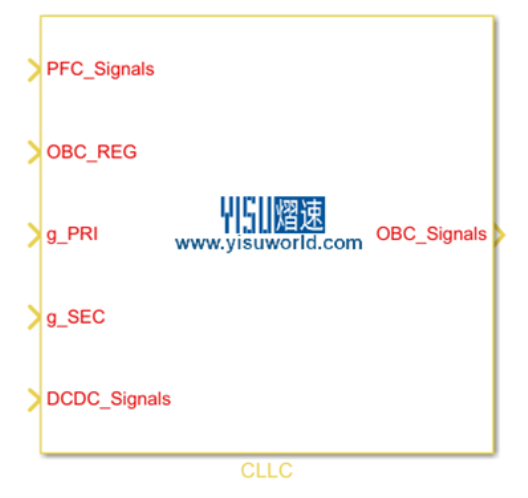

图2：CLLC模型Simulink封装模块
How — 建模原理
本模型摒弃了传统的平均化建模方法，采用FPGA离散事件开关级建模，确保在200kHz及以上开关频率下的波形保真度。
1. 开关状态映射机制
• 模型内部通过逻辑判断模块，实时读取g_PRI和g_SEC驱动信号的高低电平。
• 根据开关管（MOSFET/IGBT）的导通与关断状态，动态重构电路拓扑矩阵。例如，当SL1和SL4导通时，母线电压VL正向施加于谐振网络；当SL2和SL3导通时，电压反向施加。
• 这种"硬开关"逻辑直接决定了节点电压的瞬时跳变，精确模拟了功率级的非线性特性。
2. 高频谐振网络求解
• 针对CLLC拓扑中的Lr、Cr、Lm构成的三元件谐振tank，模型在FPGA内部采用高精度离散积分算法（如梯形积分或改进欧拉法）。
• 在每个极小的时间步长（Time Step）内，根据当前开关状态下的激励电压，实时计算谐振电流iLr和谐振电容电压vCr的瞬态响应。
• 该机制能够准确捕捉谐振电流的正弦度以及过零点特性，为验证ZVS（零电压开通）提供可靠依据。
3. 变压器耦合模型
• 内置高精度变压器模型，考虑了变比n:1及励磁电感Lm的分流作用。
• 实现了原副边能量的磁耦合传递计算，并支持漏感参数的灵活配置，以模拟实际变压器的非理想特性。

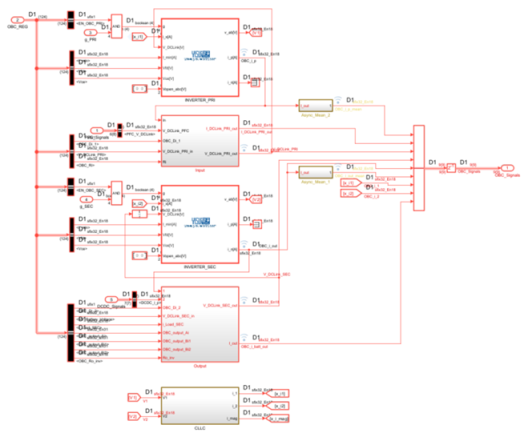

图3：CLLC模型Simulink详细仿真模型
Why — 核心优势与实测验证
核心优势
• 全数字实时解算：模型完全适配FPGA并行计算架构，无代数环延迟，能够稳定运行于200kHz甚至更高的开关频率下。
实测波形验证
• 工况验证：如图所示，在空载工况下，设定开关频率为200kHz。
• 波形特征：实测波形显示，驱动信号（黄色）频率稳定，谐振电流（青色/紫色）呈现标准的三角波/正弦波过渡形态（受空载励磁电流主导），且死区时间清晰可见。
• 结论：仿真模型输出的驱动逻辑与谐振腔响应与实际硬件测试（Rigol示波器抓取波形）高度一致，证明了模型在轻载及高频工况下的极高置信度。

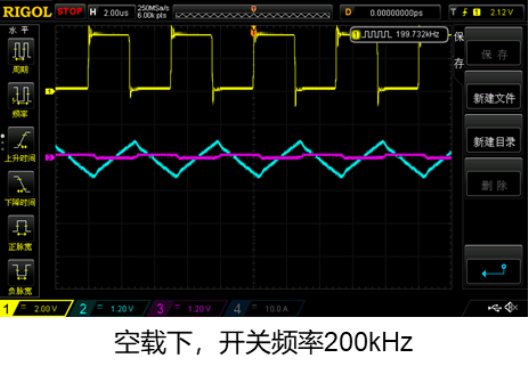

图4：CLLC模型实际控制效果波形（空载，开关频率≈200kHz）
