空间谐波永磁同步电机仿真模型

Spatial Harmonics PMSM Simulation Model

What — 模型简介

熠速空间谐波永磁同步电机（PMSM）仿真模型是一款面向高精度HIL（硬件在环）测试需求的专业级电机本体模型。该模型基于磁共能量重构方法，在同步旋转坐标系下完整描述了电机磁链、电压与转矩随转子空间位置的非线性变化关系，能够高保真地反映磁通饱和、磁通谐波、齿槽转矩等复杂电磁特性，填补了DQ基础模型与非线性表格模型在谐波精度方面的空白。

空间谐波模型是熠速PMSM模型库中精度最高的电机模型类型，适用于对转矩脉动、电流谐波、NVH（噪声、振动与粗糙度）等精细化特性有严格要求的控制算法开发与验证场景。模型适用于MCU（电机控制器）HIL测试，可灵活适配表面式（SPMSM）与内置式（IPMSM）等多种转子拓扑结构。基于Simulink搭建，100%白盒交付，无License和加密狗限制，支持公司级授权与团队协作。

图1：空间谐波PMSM模型整体结构（Q_Lead_D模块）

Model — 模型原理与结构

空间谐波PMSM模型的核心思想是在d-q同步旋转坐标系下，将电机的磁链和转矩表示为d轴电流（id）、q轴电流（iq）和转子电角度（θ）的三维非线性函数，而非传统模型中的固定值或一维查表值。这种建模方式能够完整捕捉电机内部的非线性电磁耦合效应。

该模型的输入信号包括：定子三相电压（v_Stator）、电机机械角速度（ω_mach）、转子电角度（θ）和采样时间（T_Sample）；输出信号包括：定子三相电流（i_Stator）、电磁转矩（T_e）、反电动势（v_emf）、d轴定子电流（i_d_Stator）和q轴定子电流（i_q_Stator）。

图2：空间谐波PMSM模型的电压-磁链-转矩数学推导流程

模型内部通过三维磁链曲面（fluxD、fluxQ）和三维转矩曲面（torque）来描述电机的非线性特性。磁链曲面将d轴磁链φ_d和q轴磁链φ_q表示为id、iq和θ的函数：φ_d = f(id, iq, θ)，φ_q = g(id, iq, θ)。在此基础上，结合电压方程和转矩表达式T_e = h(id, iq, θ)，实现完整的电磁特性建模。

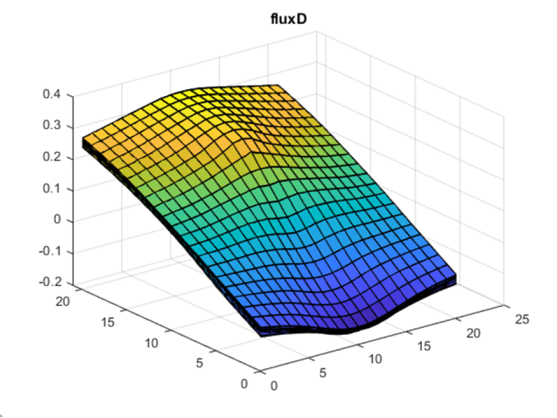

图3：d轴磁链（fluxD）三维非线性曲面 — 展示磁链随id、iq和θ的非线性变化

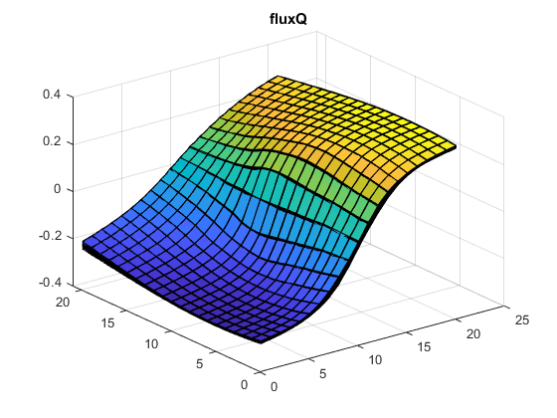

图4：q轴磁链（fluxQ）三维非线性曲面 — 反映d-q轴交叉饱和与磁阻转矩特性

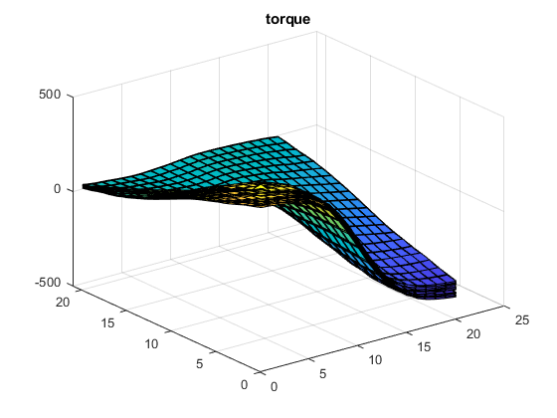

图5：电磁转矩（torque）三维曲面 — 完整呈现转矩脉动、齿槽转矩等谐波特性

Why — 核心优势

空间谐波PMSM模型在熠速PMSM模型库中定位最高精度层级，在以下方面具备区别于基础模型与线性模型的突出优势：

高保真谐波还原：精准捕获齿槽转矩与磁阻转矩脉动，真实反映电机物理特性。模型通过三维非线性函数完整描述磁链和转矩在d-q-θ三维空间中的变化规律，能够还原传统表格模型无法捕捉的高阶谐波分量，为转矩脉动分析与抑制提供高保真仿真基础。

全工况非线性映射：全面考虑磁路饱和与交叉耦合效应，解决传统线性模型在高速弱磁区的精度衰减问题。三维曲面建模方式覆盖电机在全工况范围内的id、iq和θ三维空间，确保从低速大转矩到高速弱磁区域的连续高精度仿真。

深度赋能NVH与精细化控制：为NVH分析、转矩脉动抑制及高精度FOC算法验证提供底层支撑。模型输出包含完整的谐波转矩分量，可直接用于转矩纹波频谱分析、齿槽转矩补偿策略验证，以及基于谐波电流注入的先进控制算法开发。

Model — 模型适用场景

空间谐波PMSM模型适用于以下对仿真精度有较高要求的HIL测试场景：

• 转矩脉动抑制算法开发与验证（如谐波电流注入法、扰动观测器法等）

• NVH（噪声、振动与粗糙度）分析与优化

• 齿槽转矩补偿控制策略验证

• 高精度FOC（磁场定向控制）算法测试

• 电流谐波分析与抑制

• 电机参数辨识与在线估计算法验证

• 磁路饱和效应与交叉耦合效应分析

Model — 模型参数要求

空间谐波模型是熠速PMSM模型库中精度最高、结构最复杂的模型类型，需要使用非常详细的电机参数表进行建模。参数表需包含三维磁链曲面（fluxD、fluxQ）和三维转矩曲面（torque）的完整数据，覆盖电机在全工况范围内的id、iq和θ三维空间。参数获取方式包括：有限元分析（FEA）仿真提取、台架测试数据拟合等。熠速团队可根据用户提供的电机参数表，完成模型的定制化搭建与验证。
