电驱系统配套模型介绍

────────────────────────────────────────

本文介绍的逆变器模型、负载模型、位置传感器模型及PWM检测模型,均为熠速电机模型库的附属模块。这些模块与PMSM主模型协同工作,共同构成完整的电驱动系统HIL仿真环境:逆变器模型负责将控制器的PWM指令转化为真实的三相电气激励;负载模型模拟电机的机械负载动态;位置传感器模型提供转子位置与速度的闭环反馈;PWM检测模型则对开关信号进行高精度解析与监测。各附属模块均集成在PMSM模型中,以满足不同的仿真验证需求。

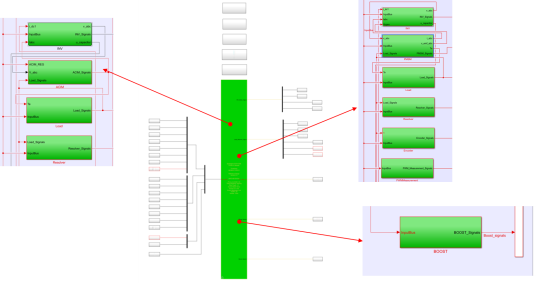

图1:电机模型系统(含逆变器、负载、位置传感器、pwm检测模块等)

一、逆变器模型(Inverter Model)

What — 模型简介

逆变器模型是连接控制器与电机的核心功率级桥梁。该模型精准还原了真实物理世界中三相逆变器的开关特性与非线性行为,能够模拟PWM(脉宽调制)信号驱动下的电压输出与电流响应。在HIL测试中,它接收来自控制器的PWM占空比指令,并输出精确的三相电压与电流,为电机模型提供真实的电气激励。

此外,逆变器模型内置了搭建电容(DC-Link Capacitor)模型,可准确模拟直流母线电容的充放电特性与电压纹波,为控制算法提供更真实的母线电压波动激励,提升系统级仿真的精度与可靠性。

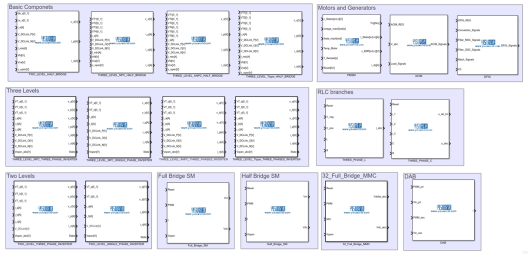

图:熠速电力电子仿真模型库中的逆变器模块(含两电平、三电平等多种拓扑)


图:逆变器模块

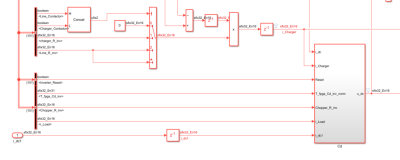

图:电容模块

Why — 核心优势

• 非线性特性精准还原:真实模拟逆变器在过调制(Overmodulation)区域的非线性幅值与相位偏移特性,解决传统线性模型在极限工况下仿真失真的问题。

• 开关级高保真模拟:支持模拟死区效应、管压降及开关延迟等真实物理现象,确保电流波形与真实台架高度一致。

• 搭建电容模型:内置DC-Link电容模型,可准确模拟直流母线电容的充放电特性与电压纹波,提升系统级仿真精度。

• 高效与精度的完美平衡:采用等效建模技术,在保证微秒级开关动态响应的同时,大幅降低计算资源消耗,满足实时仿真要求。

────────────────────────────────────────

二、负载模型(Mechanical Load Model)

What — 模型简介

负载模型用于模拟电机在实际应用中面临的机械阻力与动态工况。该模型提供两种运行模式:

• 固定转速模式:用户直接设定目标转速,模型按照给定转速恒速运行,适用于需要恒定负载速度的测试场景。

• 扭矩计算模式:模型根据电机输出的电磁转矩,结合转动惯量与阻尼系数,通过动力学方程实时计算电机的转速与转子位置,适用于需要真实机械动态响应的测试场景。

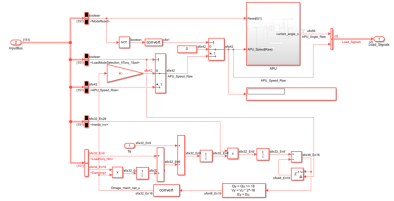

图: 负载模型

Why — 核心优势

• 双模式灵活切换:支持固定转速与扭矩计算两种模式,可根据测试需求快速切换,满足不同阶段的验证目标。

• 真实机械动态响应:扭矩计算模式下,模型通过动力学方程实时求解转速与位置,准确还原电机的加速、减速及堵转等瞬态过程。

• 精细化参数配置:允许用户自定义转动惯量、阻尼系数及负载扭矩,精确匹配实际物理系统的机械特性。

────────────────────────────────────────

三、位置传感器模型(Position Sensor Model)

What — 模型简介

位置传感器模型负责为控制器提供电机转子实时的位置与速度反馈。作为闭环控制(如FOC)不可或缺的感知环节,该模型根据电机的实际转子角度,输出对应的传感器信号,帮助控制器实现精准的磁场定向与转矩控制。

模型支持多种传感器类型,涵盖:

• 旋转变压器(Resolver):模拟工业中广泛使用的旋变传感器信号,适用于高可靠性电驱系统测试。

• 三相霍尔传感器(Three-phase Hall):模拟霍尔元件输出的离散方波信号,适用于低成本电机控制验证。

• 增量式编码器(Incremental Encoder):模拟增量式编码器的A/B/Z相信号输出,适用于需要相对位置信息的控制算法测试。

• 绝对式编码器(Absolute Encoder):模拟绝对式编码器输出的多圈绝对位置信号,适用于高精度位置控制与故障恢复场景。

同时,熠速支持根据客户的具体需求,定制开发对应的位置传感器模型,灵活适配各类非标传感器与特殊信号格式。

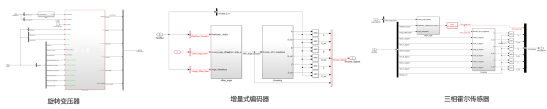

图:位置传感器模块

Why — 核心优势

• 多类型传感器全覆盖:内置旋变、三相霍尔、增量式、绝对式等多种传感器模型,满足从低成本到高精度控制系统的全面测试需求。

• 支持非理想工况模拟:可灵活配置传感器的安装误差、信号不对称及相位偏差,用于测试和验证控制器的容错能力与位置估算算法(如HVPT)的可靠性。

• 无缝对接控制算法:输出的信号格式与真实硬件完全一致,无需修改控制器代码即可直接用于HIL闭环测试,加速算法验证流程。

• 定制化开发服务:可根据客户的特定传感器型号与信号协议,定制开发专属的位置传感器模型,确保仿真环境与真实台架完全一致。

────────────────────────────────────────

四、PWM检测模型(PWM Detection Model)

What — 模型简介

PWM检测模型用于对逆变器输出的PWM信号进行精确检测与解析。在HIL测试中,该模型接收逆变器模块输出的PWM脉冲信号,并提取关键参数进行实时监测与分析,为控制算法的性能评估提供量化依据。

模型可输出以下关键参数:

• 上桥臂占空比:精确检测三相逆变器上桥臂各相的PWM占空比,反映控制器的电压输出指令。

• 下桥臂占空比:精确检测三相逆变器下桥臂各相的PWM占空比,用于验证死区补偿与开关时序。

• PWM周期:实时检测PWM信号的开关周期,确保与控制器设定的载波频率一致。

• 死区时间:精确测量上下桥臂之间的死区时间(Dead Time),验证防直通保护机制的有效性。

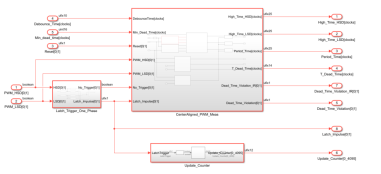

图: PWM检测模块

Why — 核心优势

• 高精度信号解析:纳秒级时间分辨率,精确捕捉PWM信号的占空比、周期及死区时间等关键参数,确保检测结果的准确性。

• 实时监测与反馈:支持在HIL闭环仿真中实时提取PWM参数,为控制算法的在线调试与参数整定提供即时反馈。

• 死区效应验证:通过精确测量死区时间,帮助工程师验证防直通保护机制的有效性,确保逆变器运行的安全性。
