异步感应电机（ACIM）仿真模型
ACIM Simulation Model
What — 模型简介
熠速异步感应电机（ACIM）仿真模型是一款专为工业驱动与新能源汽车电驱动系统研发的高保真异步电机本体模型。该模型基于同步旋转坐标系（d-q轴）构建，深度还原了异步感应电机在不同工况下的电磁暂态与机电暂态特性，全面支持笼型（Squirrel-Cage）与绕线型（Wound-Rotor）等多种转子拓扑结构。
作为电驱动HIL（硬件在环）测试的核心被控对象，该模型能够精准模拟异步电机在启动、加速、减速、弱磁调速及负载突变等复杂动态工况下的真实物理响应，特别适用于转子磁链定向（RFO）、直接转矩控制（DTC）等异步电机专用控制策略的开发与验证。
模型适用于MCU（电机控制器）HIL测试场景，可灵活适配不同功率等级与极对数的异步电机系统。基于Simulink搭建，100%白盒交付，无License和加密狗限制，支持公司级授权与团队协作。
Model — 模型结构
ACIM模块负责求解异步电机的d-q轴电压方程、磁链方程与转矩方程，精确描述定子绕组与转子绕组之间的电磁耦合关系，并计算电机的实时转速与转子位置。模块内部包含完整的电阻、电感、互感参数矩阵，支持用户根据实际电机铭牌数据自由配置，可完整覆盖异步电机的电磁-机械耦合动态过程。

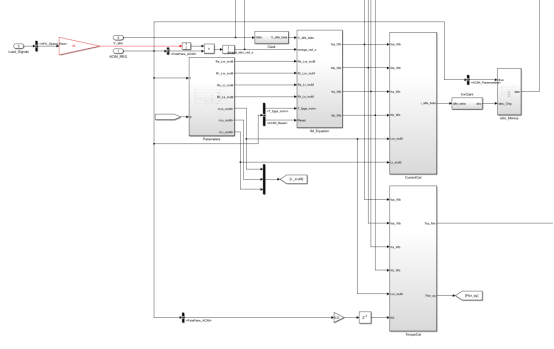

图4：ACIM模型结构
Why — 核心优势
熠速ACIM异步感应电机仿真模型在异步电机专用控制验证方面具备以下突出优势：
• 全工况滑差建模：准确模拟异步电机的滑差特性与转子动态响应，覆盖从堵转启动到高速弱磁调速的全工况范围，解决传统模型在弱磁区与突载工况下仿真失真的问题。
• 异步专用控制支持：内置异步电机专用控制接口，原生支持转子磁链定向（RFO）与直接转矩控制（DTC）等异步电机主流控制策略的验证，无需额外改造模型结构。
• 纳秒级计算精度：基于HDL Coder的高效数学建模，计算周期（积分步长）低至5~10ns，计算延时最低可达50ns，满足微秒级IO响应与确定性实时要求，为高动态异步电驱控制算法提供高保真测试环境。
•支持FPGA平台：模型可通过HDL Coder编译部署至FPGA平台，实现与真实控制器更高的实时运算速度，支持双电机HIL闭环仿真等复杂测试场景。
• 在线参数实时修改：支持在线实时修改模型参数（如定子电阻、转子电感、互感、转动惯量等），无需重新编译或重启仿真，可快速切换不同规格异步电机的参数配置。
图3：ACIM异步电机模型建模原理
HIL闭环仿真验证
熠速ACIM模型已成功应用于MCU（异步电机控制器）HIL闭环测试场景。在典型的双电机HIL闭环仿真中，ACIM模型与PMSM模型、Boost变换器模型共同构成完整的电驱动系统闭环，验证了模型在真实控制器交互下的稳定性与精度。

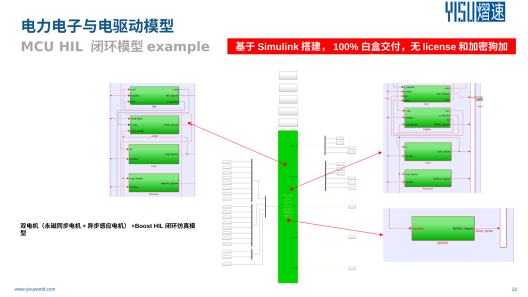

图5：双电机HIL闭环仿真模型示例（PMSM + 异步感应电机ACIM + Boost）
