永磁同步电机（PMSM）仿真模型
PMSM Simulation Model
What — 模型简介
熠速永磁同步电机（PMSM）仿真模型是一款专为新能源汽车电驱动系统研发的高保真电机本体模型。该模型深度还原了永磁同步电机在不同工况下的电磁、机械特性，全面支持表面式（SPMSM）与内置式（IPMSM）等多种转子拓扑结构。作为电驱动HIL（硬件在环）测试的核心被控对象，该模型能够精准模拟电机在复杂动态工况下的真实物理响应，为电驱控制算法的开发与验证提供坚实的底层支撑。
模型适用于MCU控制器的HIL测试场景，可灵活适配不同功率等级与拓扑结构的永磁电机系统。基于Simulink搭建，100%白盒交付，无License和加密狗限制。
Model — 模型类型详解
熠速PMSM模型提供多种电机参数输入模型，工程师可根据具体应用场景与算力条件，灵活选择最合适的模型类型：
线性电机模型
基于同步旋转坐标系（d-q轴）构建，电感和转子磁通为固定值，适用于控制策略的快速开发。
图1：线性电机模型建模公式

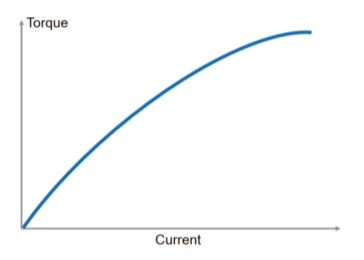

图2：线性电机模型电流-扭矩特性

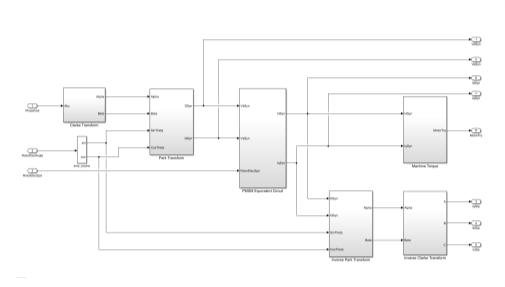

图3：线性电机模型结构
非线性磁链模型
电感和转子磁通以表格形式存储，充分考虑电机磁路饱和效应，磁链不仅依赖于自身电流，还随转子角度非线性变化。有效解决了传统线性模型在高速弱磁区的精度衰减问题，适用于对精度要求较高的控制算法验证。
图4：Nonlinear PMSM模型建模公式
图5：Nonlinear PMSM模型电流-扭矩特性
图6：Nonlinear PMSM模型Ld、Lq参数（含磁链饱和特性）

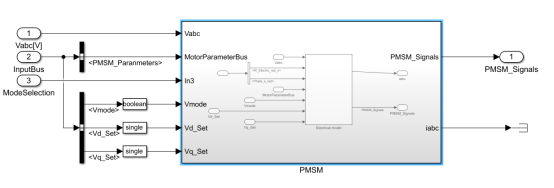

图7：非线性电机模型结构
Why — 核心优势
熠速PMSM仿真模型在计算精度、运行平台、开发灵活性等方面具备以下突出优势：
纳秒级计算精度：基于HDL Coder的高效数学建模，计算周期（积分步长）低至5~10ns，计算延时最低可达50ns，满足微秒级IO响应与确定性实时要求，为高动态电驱控制算法提供高保真测试环境。
CPU与FPGA双平台运行：模型既可在CPU环境中运行，也可通过HDL Coder编译部署至FPGA平台，实现与真实控制器相同的实时运算速度，支持MCU双电机HIL闭环仿真等复杂测试场景。
在线参数实时修改：支持在线实时修改模型参数，无需重新编译或重启仿真，可快速切换不同电机参数配置，显著提升测试效率。
100%白盒开源FPGA模型：100%白盒开源FPGA模型，无License绑定，方便用户根据实际电机参数自由二次修改与定制，模型性能随测试数据积累持续迭代优化。
半定制化开发模式：采用半定制化开发模式，可根据用户的具体电机参数与测试需求灵活开展模型开发，确保模型与实际电机高度匹配。
丰富的电机和速度/位置传感器模型开发经验：可根据用户实际使用的电机及传感器类型，提供各种电机和速度/位置传感器的FPGA模型。
HIL闭环仿真验证
熠速PMSM模型已成功应用于MCU（电机控制器）HIL闭环测试场景。在典型的双电机HIL闭环仿真中，PMSM模型与异步感应电机模型、Boost变换器模型共同构成完整的电驱动系统闭环，验证了模型在真实控制器交互下的稳定性与精度。

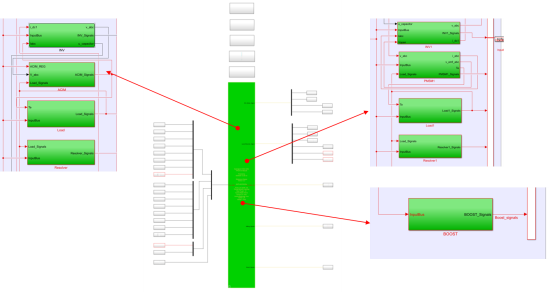

图8：MCU双电机HIL闭环仿真模型示例（PMSM + 异步感应电机 + Boost）
