直流无刷电机（BLDC）仿真模型
What — 模型简介
直流无刷电机（BLDC）仿真模型是专为方波驱动（六步换相）电机系统设计的仿真模型。该模型精准还原了BLDC电机特有的梯形反电动势波形与磁链特性，能够真实模拟电机在电子换相过程中的转矩脉动与电流响应。作为电驱动HIL（硬件在环）测试的核心被控对象，该模型为BLDC电机的控制器开发、换相逻辑验证及转矩脉动抑制算法提供了高保真的被控对象。
Model — 模型结构
模型基于同步旋转坐标系构建，采用模块化设计，主要由 BLDC主模块 与 BLDC虚拟控制器模块 组成。
• BLDC主模块：内置梯形反电动势函数与磁链模型，支持电压、电流等多种输入输出接口配置，能够精确计算电机的电磁转矩、转速及转子位置。
• BLDC虚拟控制器模块：专为BLDC电机设计，内置六步换相逻辑与霍尔信号处理功能，支持位置传感器信号（如霍尔）的解码与换相时刻的精准控制。

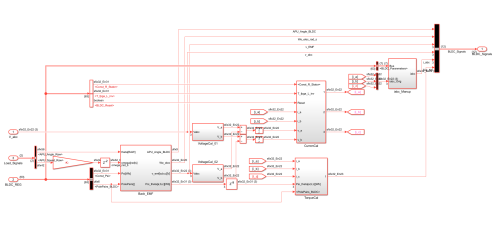

图2：BLDC模块结构
Why — 核心优势
图2：BLDC模块建模原理
• 梯形反电动势精准还原：真实模拟BLDC电机特有的梯形反电动势波形，精准捕获换相过程中的电流畸变与转矩脉动，解决传统PMSM模型无法准确模拟BLDC特性的问题。
• 六步换相原生支持：模型原生支持方波驱动（六步换相）控制策略，无需额外搭建复杂的换相逻辑模块，可直接与BLDC控制器进行闭环测试。
• 纳秒级计算精度：基于HDL Coder建模，计算周期5~10ns，延时最低50ns，满足高频开关器件的实时仿真需求。
• CPU与FPGA双平台运行：支持在CPU和FPGA中实时运行，满足不同测试场景下的部署需求。
• 在线参数实时修改：无需重新编译模型，即可在仿真过程中实时调整电机参数（如电阻、电感、反电动势系数等），快速验证参数敏感性。
• 半定制化开发模式：可根据用户特定的电机参数或控制需求，提供灵活的半定制化开发服务。
HIL闭环仿真验证
模型已在许多实际项目中得到验证，支持 BLDC电机HIL闭环仿真场景。例如在"BLDC + Inverter + Load"的测试系统中，BLDC模型能够与逆变器模型及负载模型协同工作，精准复现电机在启动、调速、制动等工况下的动态响应，确保控制器换相逻辑与保护功能的正确性。
