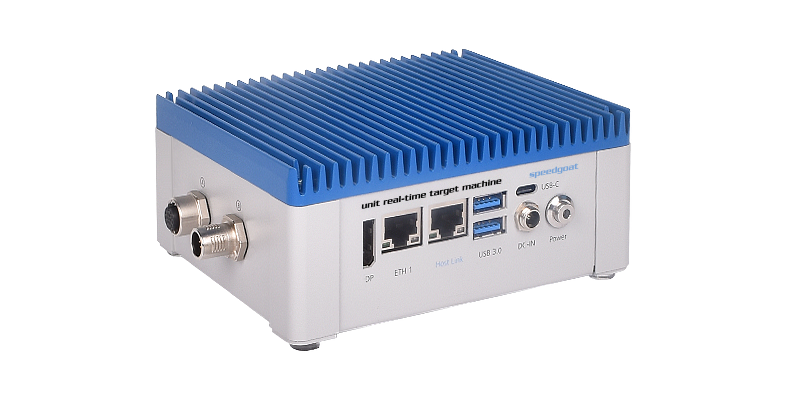

单元版实时目标机
与所有Speedgoat产品一样,单元版实时目标机专门设计用于运行、测试和部署从Simulink®创建的实时应用程序,并以高达20 kHz的采样率进行自动测试。使用IO397 Simulink可编程FPGA I/O模块可以获得更快的采样率。
单元版实时目标机搭载一个四核1.6 GHz Intel®Atom®处理器,用于运行从Simulink®创建的实时应用程序,另外还有一个用于数据记录的2.5英寸固态硬盘,两个板载GbE端口:用于上位机和目标机之间通讯并支持基于以太网的各种通信协议,包括 Real-Time UDP、XCP、TCP/IP、PTP IEEE1588和EtherCAT Master 。有关其他I/O扩展选项,请参阅支持的I/O模块的完整列表。这款目标机可支持-40°C至+85°C的扩展温度范围。
此目标机具有一个I/O扩展槽,可通过一系列Speedgoat I/O模块扩展以支持
- 模拟和数字连接,以及串行(RS232/RS422/RS485)协议
- 运动控制和编码器反馈(PWM生成和捕获,绝对式和增量式编码器,EnDat 2.2,BiSS)
- SPI和I2C协议,以及无人机的Dshot协议
- 汽车协议,包括CAN、CAN-FD和SENT
- 工业协议,包括EtherCAT、PROFINET、EtherNet/IP、ModbusTCP和POWERLINK
主要特点
- 专门设计用于运行、测试和部署实时应用程序,这些应用程序是使用MathWorks®的Simulink Real-Time从Simulink和Simulink blockset创建的
- 通过IO397 FPGA I/O模块支持HDL Coder™的工作流程
- 通过 Simulink Test™ 支持测试自动化,支持用MATLAB App Designer设计上位机GUI
- 一个I/O扩展插槽,支持一系列I/O模块
- 提供开壳(Openframe)选项
- 完全组装和测试以满足您的需要
- 全面的保修和支持服务
主要型号规格
|
106000 Unit real-time target machine |
CPU - Default |
Intel Atom x5-i3940 1.6 GHz quad-core |
Real-time operating system |
Simulink Real-Time |
MATLAB releases |
R2016a and later |
Memory |
4 GB DDR3 |
Video interface |
1x display port |
USB |
2x USB 3.0 |
Host-target link |
Intel I210 |
Gbe ports |
1x Intel I210 |
Number of slots for I/O modules |
1x mPCle |
Power Supply |
12 VDC external adapter |
Power consumption |
15 W |
Operating temperature |
0 C to +65 C |
Relative humidity |
10-90 % r.H. |
Dimensions |
H 60 mm x W 140 mm x D 100 mm |
Weight |
800 g (depending on the I/O module) |
