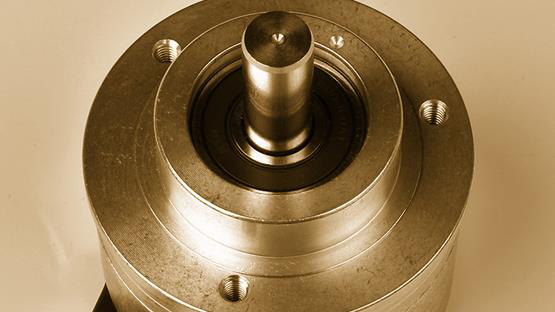

LVDT, RVDT, Synchro, Resolver
为了读取传感器测量数据,也为了测试潜在的破坏性或危险的操作极限以及测试故障条件,I/O模块包括测量通道和激励输出。
所有的I/O模块都带有用于Simulink Real-Time驱动模块。
选型指南
Speedgoat提供专用的I/O模块对LVDT、RVDT、Synchro(同步器)和Resolver(旋转变压器)传感器信号进行测量和仿真。
为了读取传感器测量数据,也为了测试潜在的破坏性或危险的操作极限以及测试故障条件,I/O模块包括测量通道和激励输出。
I/O module |
Form factor |
Description |
IO421 |
PCI |
Supports up to 3 plug-in modules |
IO422 |
cPCI |
Supports up to 2 plug-in modules |
IO423 |
PMC |
Supports up to 4 plug-in modules |
关于LVDT
LVDT(Linear variable differential transformer,线性可变差动变压器)是测量线性位移的变压器传感器。在交流激励源的驱动下,LVDT产生一对交流输出信号,并根据磁芯的机械位置(位移)进行调制。LVDT通常用于伺服机构中的位置反馈,以及机床和许多其他工业和科学应用中的自动测量。
关于RVDT
RVDT(Rotational variable differential transformer,旋转可变差动变压器)是一种机电式传感器,提供与输入轴角位移成线性比例的可变交流输出电压。当使用固定交流电源通电时,输出信号在角位移的指定范围内呈线性。
关于Synchros
Synchros(同步器) 是一种常用于测量旋转机械角度的变压器。变压器的一次绕组和二次绕组的耦合随着转子转动而变化,使得可以通过向一次线圈施加励磁电流并读取二次电流的相对大小来确定角度。
关于Resolvers
Resolver(旋转变压器)类似于同步器。原理相同,但旋转变压器有4个二次绕组,而不是3个。
