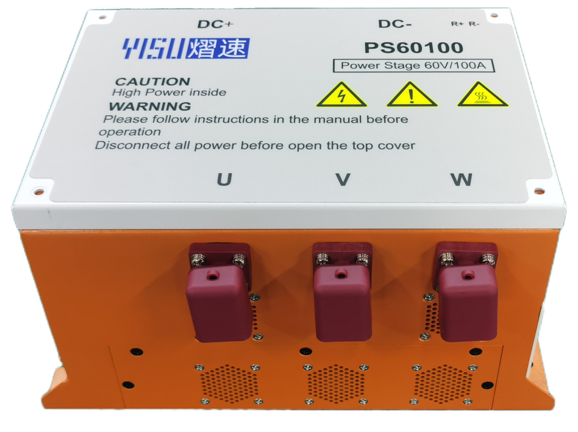

PS60100开放式逆变器
产品结构
- 尺寸:305mm*220mm*165mm
- 重量:约7KG
- 控制端口:DB37母头
- 母线及三相输出接口:200A大电流螺栓式连接器
- 制动电阻接口:穿墙式端子
- 冷却风扇:上2下3共5个,用户控制
- 被动散热:功率电路为铝基板,固定在大型散热片上
- 包含预充电路的低压大电流三相逆变器,基于MOSFET。
- 控制信号采样:母线电压、三相电流(分流器及HALL二选1)。
- 控制接口:三相6路PWM,制动使能、风扇使能、PWM使能。
- 保护类接口:4路温度传感器采样,预留电机PT100/1000型传感器转换电路、过温、过压、过流故障反馈;内嵌死区保护。
- 内部电源供电:母线取电
- 母线电压工作范围:9-60V,集成过压欠压保护。
- 电流工作范围:持续100A,峰值150A(可定制),集成过流保护。
- 温度检测:4路温度传感器检测、电源及功率电路各2路,集成硬件过温保护(出厂可设置)
- 建议PWM频率范围:1KHz-25KHz。
应用场景(快速控制原型)
- 车用EPS电机控制
- 车用iBooster电机控制
- 48V轻混电机或轻型电动车电机控制
- 其它低压大电流电机控制应用
