自动化测试软件

PolarTest是针对HIL测试开发的一款自动化测试软件，采用拖拽式模块化用例搭建方式搭配HIL设备，用于测试用例的编写调试、执行以及测试报告的生成，能够实现模型功能测试、标定测试、总线通讯测试、故障注入等测试功能。PolarTest具有操作简单、容易上手、界面简洁的优点，且可以通过自定义模块以及Python脚本应用，定制不同客户的测试工程。

PolarTest功能特点

PolarTest界面简介

        PolarTest采用模块化拖拽式序列搭建方式，支持用户自定义常用功能模块，支持Python自定义测试逻辑，适合不同的测试工程师的测试习惯。

• 项目操作界面

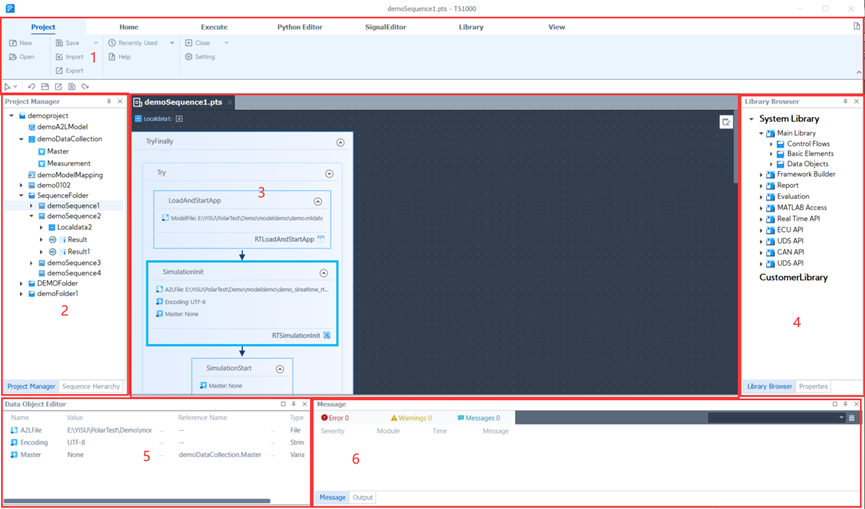

图 1 PolarTest操作界面

1、工具栏：针对Project进行设置，包括库文件、工程保存、视图设计、测试执行等；

2、项目管理区：包括项目管理器—用于对自动化测试项目管理，包括配置文件设定、Mapping文件创建等；流程层级—显示流程执行顺序；

3、序列编辑区：编辑自动化测试序列；

4、库浏览器：提供PolarTest自带的常用基本动作库，包括主模块库、框架构建器模块库、报告生成模块库、评估模块库、MATLAB 访问模块库、实时接口模块库、ECU 接口模块库和CAN 接口模块库等标准库，同时也包括用户自定义模块库；

5、数据对象编辑器：定义模块相应参数、修改变量数据、引用其他数据对象等；

6、信息浏览区：用于问题跟踪、属性配置、同步管理、即时信息显示等；

• Python编辑器界面



图 2 Python编辑器界面

        新建用户自定义库来对复杂逻辑进行Python语句的搭建，在Python编辑器中，可以对对象的属性、系统的py包、和自定义py包进行自动补齐，调试完成后封装成库，在Sequence中可以拖拽使用

• Result界面

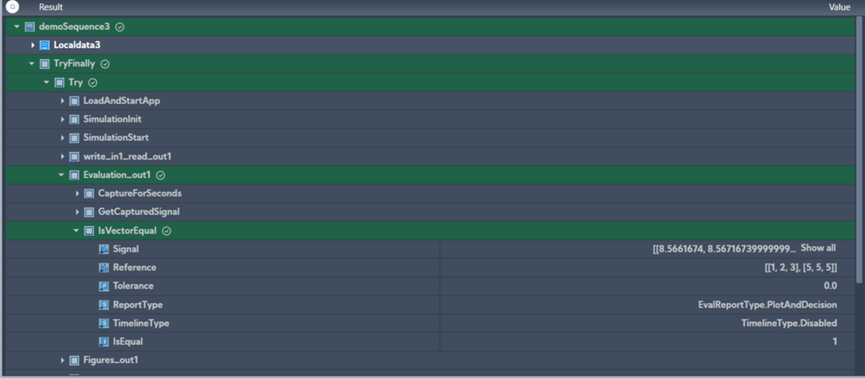

图 3 Result界面

        运行自动化测试序列时，自动弹出Result界面，可实时跟踪显示当前测试步骤状态，颜色区分序列步骤状态，以支持测试工程师对序列逻辑进行判断。在执行多条用例时，Result界面同样可以反馈每条测试用例的执行情况与最终结果。Result界面可进行展开与折叠，方便排查问题点。

• Report界面



图 4 Report界面1

图 5 Report界面2

图 6 Report界面3

        用户自定义Report界面可以定制公司logo、模型版本号、相关信息等；同样在报告数据呈现度可以通过基础逻辑模块进行搭建，完全按照客户需求定制。
