基于Speedgoat和MATLAB快速构建驾驶员在环系统

为什么要构建驾驶员在环系统？

一则，L4之前的汽车都是需要驾驶员的，对这些汽车的智能驾驶算法或控制器进行测试，其中一个测试环节就可以是驾驶员在环测试。二则是有趣，可以搭一个这样的系统来自娱自乐。

根据不同的需求，可以搭建不同级别的驾驶员在环系统，我们逐一来介绍。

---

1、Demo版

MATLAB/Simulink提供了一个可用于驾驶员在环的基础demo模型。

网址：https://www.mathworks.com/help/vdynblks/ug/scene-interrogation-reference-application.html?s_tid=mwa_osa_a

这个模型简单明了，如下图。

左上角是驾驶操纵控件，通过操纵这些控件可以去控制转向、油门、刹车等。这些控件模块来自Simulink--->Dashboard工具箱。如下图

可以将这些控件模块与模型中参数关联，从而更方便地调节参数。

因为是基础demo，所以车辆模型做了很大的简化。

3D场景部分，渲染引擎用的是Unreal Engine。MathWorks结合游戏引擎Unreal Engine构建高保真度的驾驶场景，Automated Driving Toolbox提供了与Unreal Engine场景交互的摄像头、激光雷达、毫米波雷达等传感器模型以。

该demo中，默认的3D场景是密歇根大学的MCity，此处改成了大型停车场的场景，同时也把车型换了。

另外，还在车身上放了一个摄像头（下面视频左下角的图像就是该摄像头产生的），仅做显示用，不做处理。

以上是Simulink模型部分。除此之外，因为需要运行Unreal Engine的3D场景，所以我们得准备一个高性能的电脑。Unreal Engine对电脑性能的最低要求：

50. Graphics card (GPU) — Virtual reality-ready with 8 GB of on-board RAM
50. Processor (CPU) — 2.60 GHz
50. Memory (RAM) — 12 GB

实际体验下来，如果想要获得不错的体验，电脑性能要远高于这个配置，尤其是GPU。我们用的电脑是英特尔（Intel） NUC8I7HVK4 酷睿I7-8809G冥王峡谷（如下图）。



GPU是AMD RX Vega M GH，性能挺强的，很流畅。



这套系统All in Simulink，不需要别的设备，简单明了，能清晰地呈现驾驶员在环系统的架构。

---

2、游戏版

demo版有两个肉眼可见的不足：

1、没有真实的车辆操纵设备，驾驶体验欠缺

2、车辆模型比较简单，无法较好地呈现车辆的特性

让我们来做个升级：增加游戏手柄+提高车辆复杂度。

游戏手柄，采用的是HORI FPS PLUS。

手柄接口是USB的，直接插到电脑上即可。

手柄上有很多操作按键，要将这些按键信号读到Simulink中。Simulink提供了手柄的驱动模块（罗技手柄也适用），驱动模块就是Simulin 3D Animation工具箱的Joystick Input。

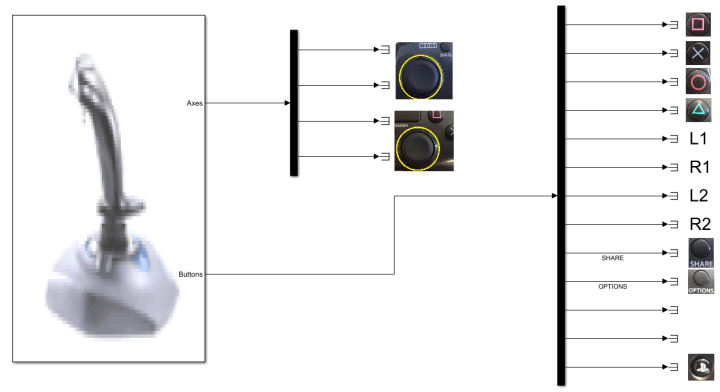

Joystick Input的输出Axes和Buttons包含了很多个信号，需要预先标定下手柄按键和这些信号的对应关系。标定方式很简单，把Joystick Input拖到Simulink模型中，按下手柄的某个按键，看Joystick Input的哪个输出信号有变化。标定结果如下

车辆模型，在MATLAB中找一个合适的参考模型，比如这个

网址：https://www.mathworks.com/help/vdynblks/ug/double-lane-change-reference-application.html

需要对这个模型做些调整，比如将变步长改成定步长、将驾驶员模型替换成Joystick Input、调整3D场景等。

整个架构如下图

涉及的MATLAB工具箱有：

Automated Driving Toolbox——用以构建3D场景，实现Simulink与Unreal场景的交互。

Vehicle Dynamics Blockset、Powertrain Blockset——用以构建车辆模型。

一切ready之后，就可以愉快地玩起来了。

---

​3、入门版

以上两个版本，纯属自娱自乐。车辆模型跑在电脑中，实时性无法保证；游戏手柄驾驶体验依然不足。我们再来做个升级，让车辆模型跑在实时仿真硬件中，游戏手柄用罗技G29代替。

罗技G29是一个入门级的驾驶模拟器，接口是USB的，有方向盘有踏板。

同样的，G29也需要一个驱动模块将信号接入到Simulink。Joystick Input依然适用。另外，Simulink提供了专门的G29驱动模块——Steering Wheel Read，在Simulink Real-Time工具箱。

对G29和Steering Wheel Read进行标定。

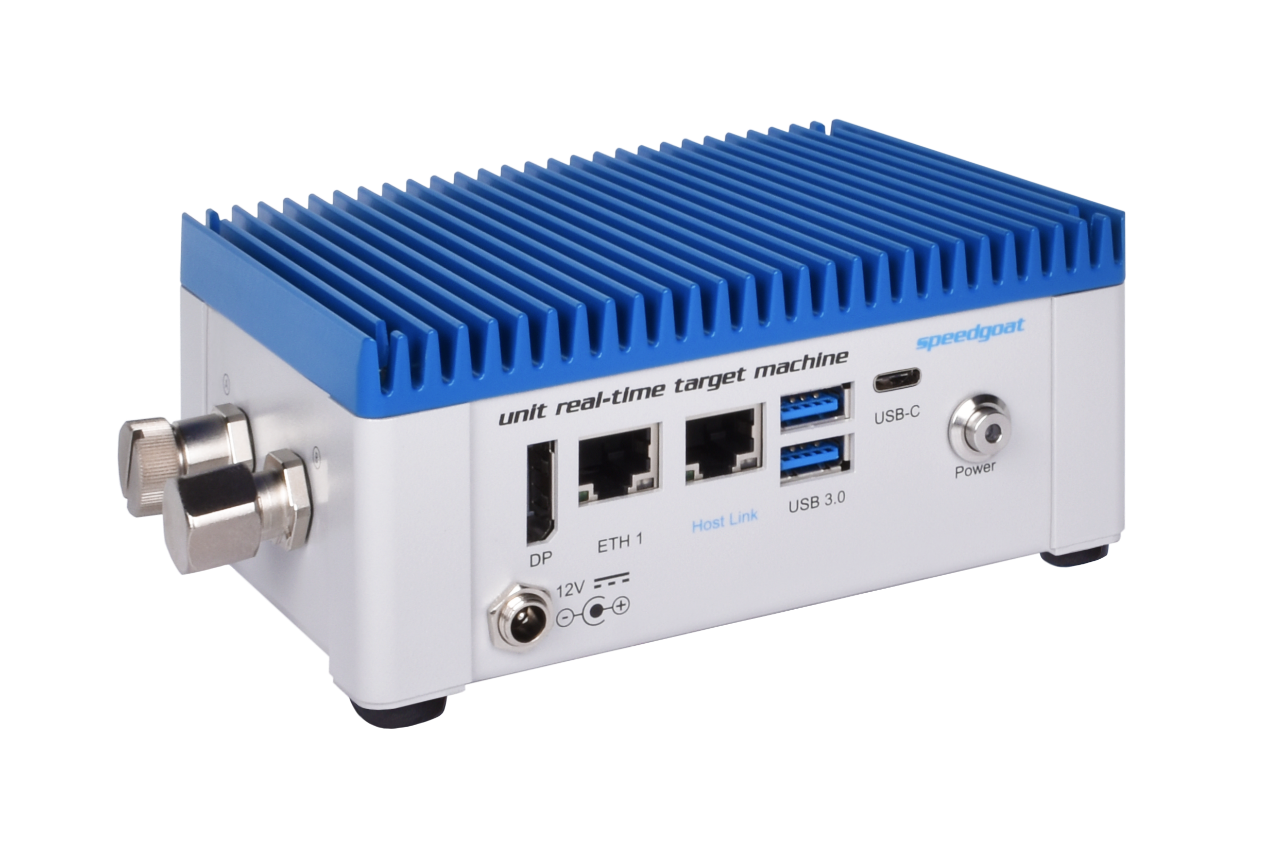

考虑到是入门版，所以实时仿真硬件选择了价格相对优惠的Speedgoat Unit Real-Time Target Machine，如下图。Unit原本是做快速控制原型（RCP）用的，跑控制算法；我们试了下跑MATLAB参考车辆模型，算力也绰绰有余。

Unit是一款体积小巧（仅6cm*14cm*10cm）、质量轻盈（约800g）、坚固耐用的“迷你型”实时目标机，可提供多种IO接口扩展满足多种应用。产品参数如下。

需要注意的是，demo版和游戏版的场景、车辆模型都是运行在电脑中的。而在入门版中，我们将车辆模型转移到实时仿真硬件中，但场景相关部分仍然运行在上位机电脑中，原因在于：一则实时仿真硬件一般没有强大的GPU去支持运行3D场景，二则实时仿真硬件中的实时操作系统不一定支持3D场景软件。

上位机电脑和实时仿真硬件的连接，如下图。

罗技G29的USB接口插到上位机电脑上。上位机电脑和实时仿真平台用两根网线连接。

蓝色网线，用以将Simulink车辆模型下载到实时仿真平台中，并进行实时在线调参、观测等。黄色网线，实现两者之间其他信号的通讯，比如车辆位姿、滚阻风阻。

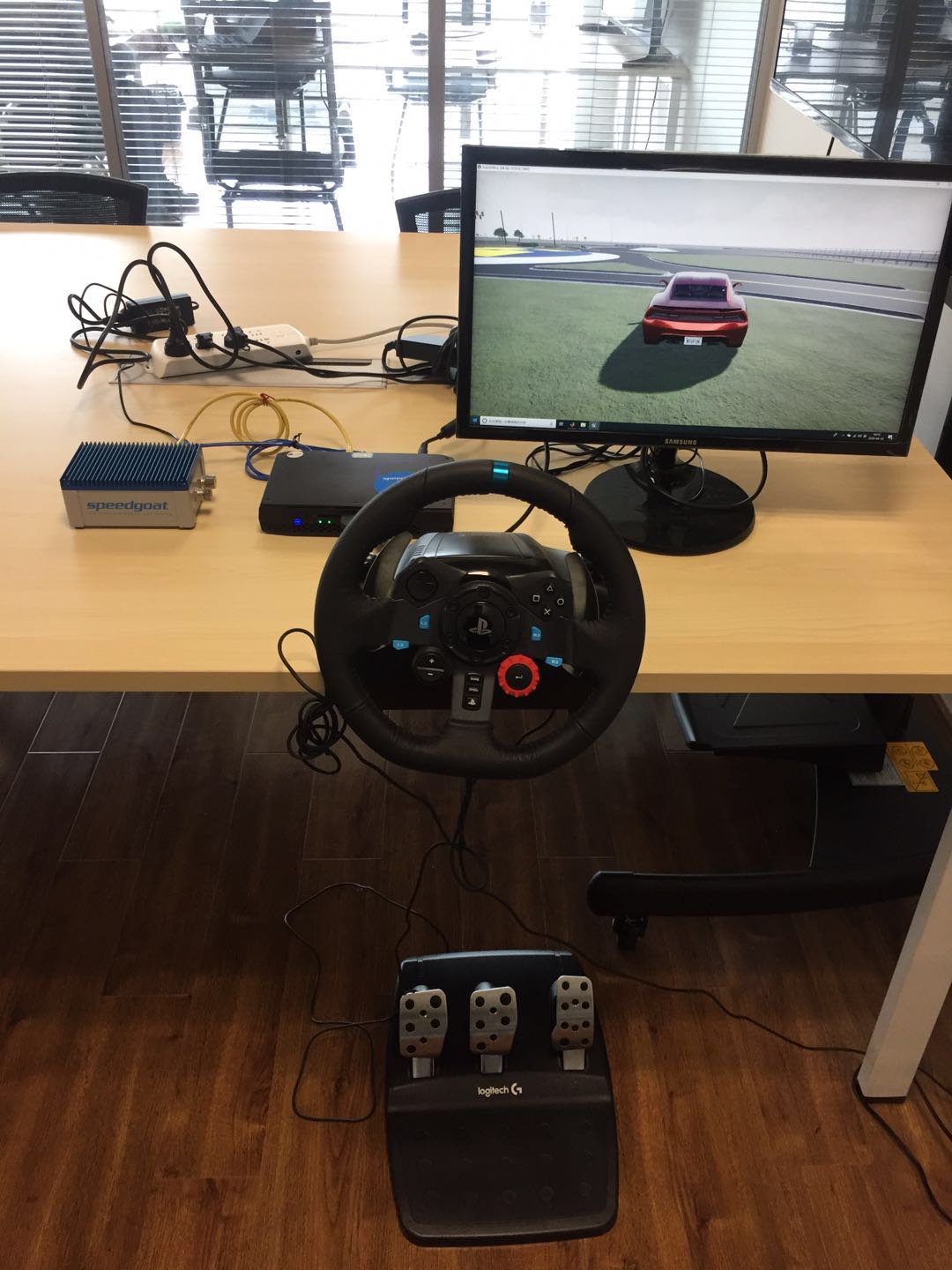

整套设备是这样的：

入门版的架构，如下图。

实时仿真平台和上位机PC中各跑了一个Simulink模型。前者是跑车辆模型，后者主要是跑场景相关模型。图中信号流：

①、②：罗技G29的接口是USB的，插在上位机PC后，PC中的Simulink模型可以接收到驾驶员操纵信号（转向、油门、刹车等）。PC再通过网口的UDP通讯把操纵信号传输给实时仿真平台。

③：上位机PC将场景中的滚阻风阻等信息通过UDP发送给Speedgoat实时仿真平台中的车辆模型。实时仿真平台基于驾驶操纵信号、滚阻风阻等去计算车辆的状态。

④：Speedgoat实时仿真平台将计算出来的车辆状态（主要是位置、姿态）发送给上位机PC。上位机PC将当前位置、姿态的车辆在场景中渲染出来。

下图是完整的模型及信号流动。

接下来，又可以愉快地玩耍了。G29方向盘带反馈，驾驶体验杠杠的。



MathWorks官网有视频专门介绍如何基于MATLAB和Speedgoat构建类似的驾驶员在环系统。

网址：https://www.mathworks.com/videos/building-real-time-driver-in-the-loop-simulators-1542313377351.html

---

4、升级版

游戏版有一个不足：场景软件是可以输出传感器的检测结果的，而实时仿真平台中主要运行了车辆模型，没有运用到这些检测结果。

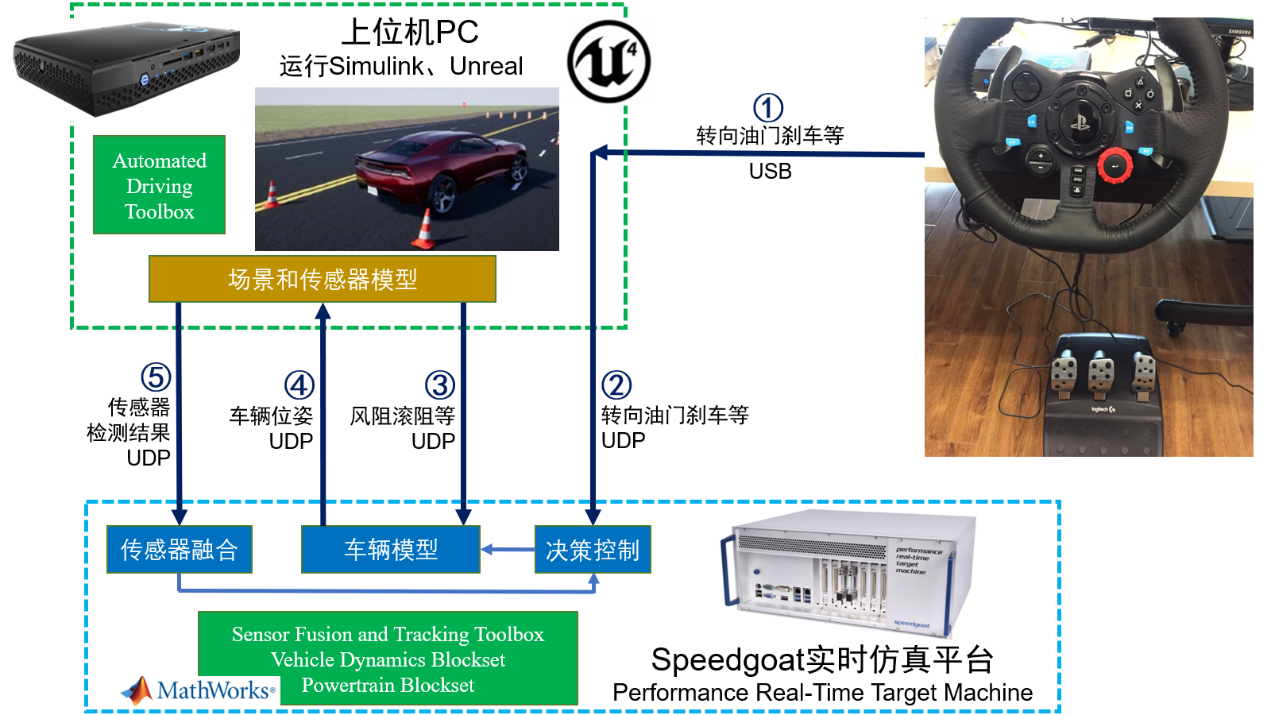

升级版中，我们可以引入传感器融合、决策控制算法。架构如下图。

升级版相比入门版，主要的改动是实时仿真平台不仅运行车辆模型，还运行了传感器融合、决策控制算法。值得注意的是，这样一来，计算量会增加不少，所以需要把实时仿真平台也升级成性能更强的硬件。我们推荐Speedgoat的高性能实时仿真目标机——Performance Real-Time Target Machine。

Performance是Speedgoat公司开发的专门用于硬件在环仿真（HIL）的高性能实时仿真平台，可以提供包括模拟通道、数字通道、CAN、LIN、以太网等在内的多种IO及通讯功能，产品参数如下图。

另外，升级版中，多增加了一个信号流动⑤，这是上位机PC将传感器模型检测结果发送给实时仿真平台。这个检测结果是object list级别的，不是图像、激光雷达点云等。

升级版中多涉及了一个工具箱，Sensor Fusion and Tracking Toolbox——用以传感器融合和目标跟踪。

---

5、实战1版

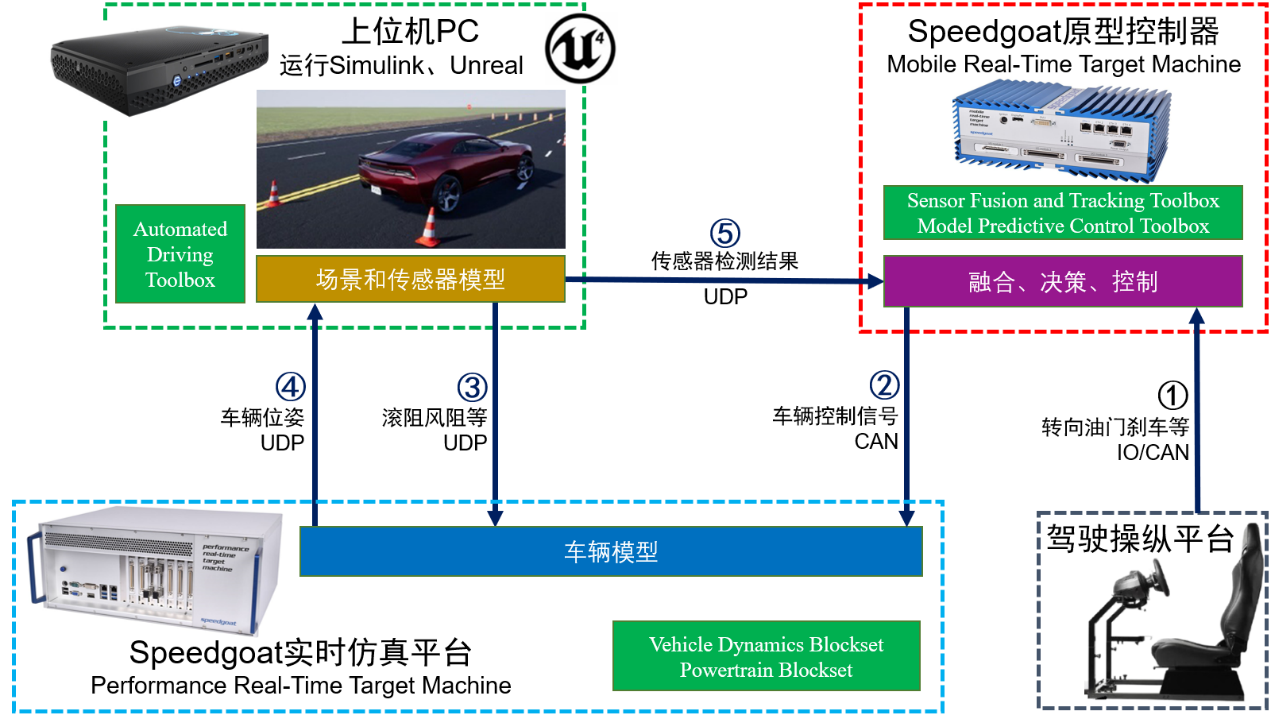

接下来，升级到更加专业、更接近实际状态的实战版本。架构如下图。

50. 罗技G29是入门级的驾驶模拟器，我们将它升级成专业的驾驶模拟器或者驾驶操纵平台。
50. 实时仿真平台（HIL设备）只运行车辆模型
50. 另增加原型控制器（RCP设备），用以运行融合决策控制算法。这主要是应用在前期阶段，用户还没开发出自己的控制器，用原型控制器来代替。
50. 驾驶操纵信号直接进入原型控制器，原型控制器计算得到的控制信号通过CAN发送给实时仿真平台

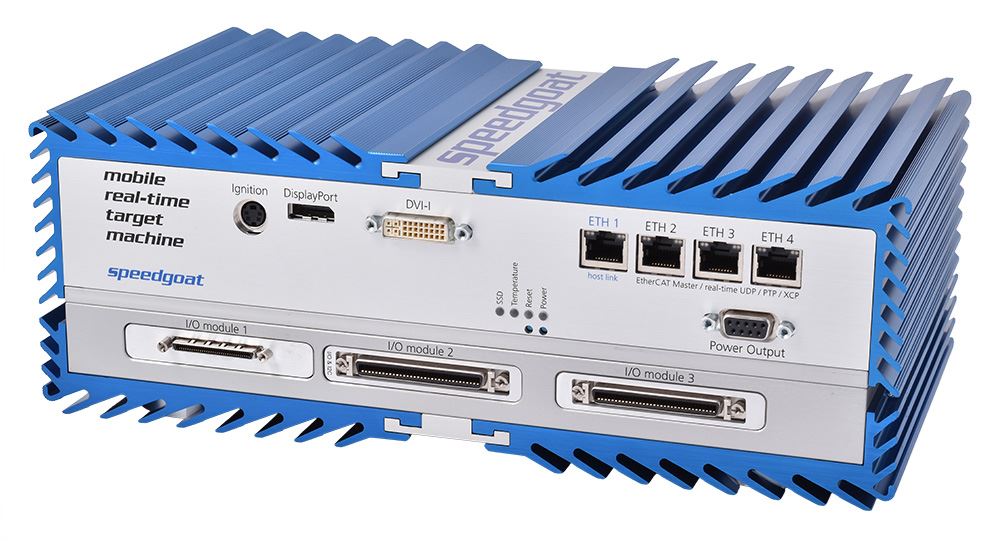

实战1版引入了一个快速原型控制器——Speedgoat Mobile Real-Time Target Machine。

Speedgoat Mobile Real-Time Target Machine可以提供包括模拟通道、数字通道、CAN、LIN、以太网等在内的多种IO及通讯功能，产品参数如下图。

Mobileye、TATA、TUM等自动驾驶领域企业及高校正在使用Mobile Real-Time Target Machine开展相关开发和测试工作。

---

6、实战2版

以上所有版本，没有包含感知算法，因此无法做Perception-in-loop的测试验证。Perception-in-loop的测试验证应该类似以下框架。

因此，实战2版加入了感知算法。实战2版中，用NVIDIA Drive PX2或Xavier代替实战1版中的原型控制器。

信号流⑤是上位机PC发送给NVIDIA Drive PX2/Xavier的图像、激光雷达点云等数据。NVIDIA Drive PX2/Xavier处理的是更加原始的数据，而不是object list级别的数据。

为了让场景软件更流畅地合成图像、点云等，推荐给上位机PC的GPU做一个升级。

---

7、实战3版

最终，我们希望将真实的控制器纳入到整个闭环中，如下图。

要想把模拟的传感器信号接入到域控制器，需要各种传感器模拟设备，比如视频注入设备、视频暗箱、雷达模拟器等等。

实战1~3版本中，驾驶操纵平台已经可有可无，取决于验证的自动驾驶功能级别。
