永磁同步电机控制系统仿真系列文章——永磁同步电机模型(5)
上一篇内容:
(1)饱和永磁同步电机模型(Saturation PMSM Model,简称S_PMSM_M)
(2)谐波永磁同步电机模型(Harmonics PMSM Model,简称H_PMSM_M)
关于整个系统文章的内容请参考第一篇文章:
这一篇主要讨论的内容包括:H_PMSM_M的数学模型以及仿真结果对比。
H_PMSM_M的数学模型
对比S_PMSM_M模型,H_PMSM_M最大的优点就在于其不仅可以反映电机的饱和特性,还可以反映电机的谐波特性和齿槽转矩特性。为了与前两类PMSM模型保持一致,在实现方法上,笔者选择上一篇文章中的方法2。
谐波永磁同步电机模型(Harmonics PMSM Model,简称H_PMSM_M)的dq轴同步坐标系下的,数学方程如下
式中
代入,整理得到
因为
得到
解算此偏微分方程,得到dq轴电流,再和转子位置一起,通过Look up table,得到
当 等于零,得到反电势方程
式中
电机参数是三个三维数据表,输入分别为d轴电流、q轴电流、转子位置。输出分别为d轴等效磁链、q轴等效磁链、电机转矩。这三个三维数据格需要电机设计部门或者电机供应商提供,借助有限元软件(例如MAXWELL)计算得到。
为了方便显示三维数据表,一层一层的画出,转子位置角度依次增加时,d轴等效磁链与dq轴电流的关系。利用同样的方式画出d轴等效磁链和电机转矩。图形如下:
d轴等效磁链与dq轴电流,转子位置的三维Look up table

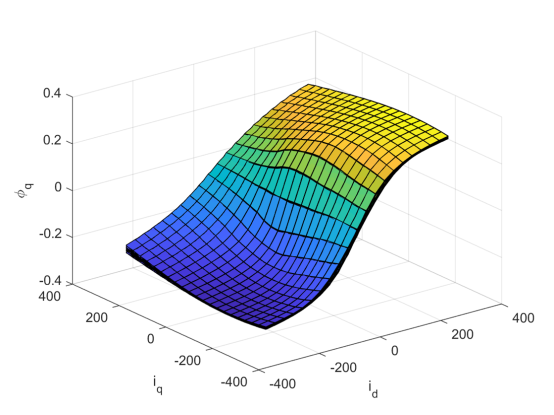

q轴等效磁链与dq轴电流,转子位置的三维Look up table
电机转矩与dq轴电流,转子位置的三维Look up table
再画出dq轴电流为零时,电机参数随转子位置变化的情况。下面图形中可以看出,d轴等效磁链是与转子永磁体对齐的因此平均值不为零,而q轴等效磁链的平均值为零。此外还能看出dq轴等效磁链上都有谐波的成分。此外电机还包含了大约4Nm峰峰值齿槽转矩。

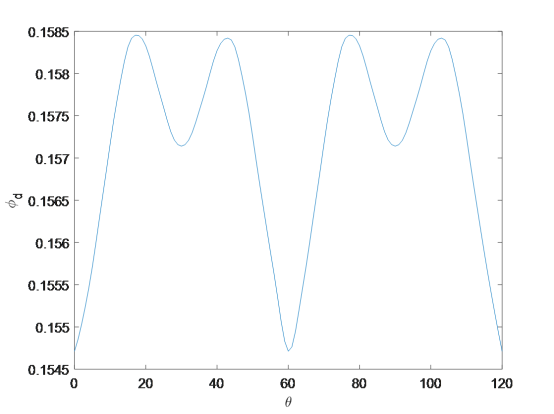

dq轴电流为零时,d轴等效磁链随转子位置变化的波形
dq轴电流为零时,q轴等效磁链随转子位置变化的波形
dq轴电流为零时,电机转矩随转子位置变化的波形
定义模型输入输出端口和参数如下
表1 In ports
NO. |
Name |
Unit |
Description |
---|---|---|---|
1 |
v_Stator[a;b;c] |
[V] |
Motor voltage [a;b;c] |
2 |
omega_mach |
[rad|s] |
Mechanical angle speed of the motor |
3 |
theta_mach |
[rad] |
Mechanical angle of the motor |
4 |
T_step |
[s] |
Step time |
5 |
Reset |
[0|1] |
Reset the state |
表2 Out ports
NO. |
Name |
Unit |
Description |
---|---|---|---|
1 |
i_Stator[a;b;c] |
[A] |
Motor current [a;b;c] |
2 |
Trq |
[Nm] |
Motor torque |
3 |
v_EMF[a;b;c] |
[V] |
Back EMF voltage [a;b;c] |
4 |
i_dq |
[A] |
d-axis and q-axis current |
表3 Parameters for Harmonics PMSM Model
NO. |
Name |
Unit |
Description |
---|---|---|---|
1 |
Map_Factor_Psi_d |
[Wb] |
Table for Psi_d factor = g1(id, iq, θ) |
2 |
Map_Factor_Psi_q |
[Wb] |
Table for Psi_q factor = g2(id, iq, θ) |
3 |
Map_Factor_Trq |
[Nm] |
Table for Trq factor = g3(id, iq, θ) |
4 |
Const_Rs |
[Ohm] |
Stator resistance Rs |
5 |
Const_PolePairs |
[] |
Number of pole pairs |
H_PMSM_M的Simulink仿真结果
仿真步长0.1μs,采用前向欧拉方法进行解算。
1)仿真空转下,电机的反电势波形。
dq轴同步坐标系下,反电势波形主要包含6次和12次谐波。三相静止坐标系下,反电势波形主要包含5次,7次,13次谐波。
dq轴同步坐标系下,反电势波形(黄色:d轴,蓝色:q轴)

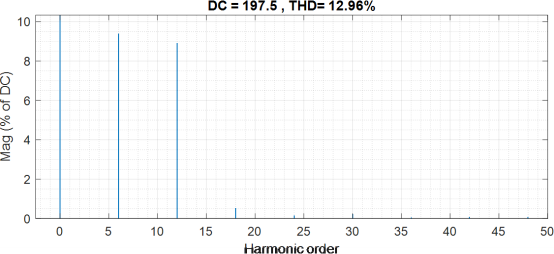

d轴反电势的频谱
q轴反电势的频谱
三相静止坐标系下,反电势波形(黄色:a相,蓝色:b相,橙色:c相)
a相反电势的频谱
2)仿真H_PMSM_M模型开环运行波形。
电机定子频率50Hz,输入三相正弦电压55V。稳态下波形如下,三相电流波形主要包含5次,7次,11次,13次谐波,dq轴电流波形主要包含6次,12次,18次谐波。电机转矩主要包含6次,12次,18次,24次谐波。

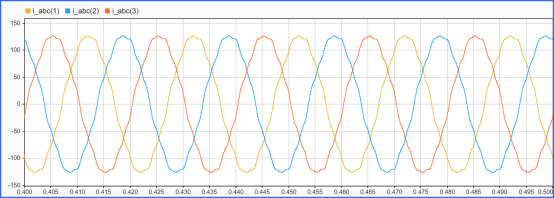

三相静止坐标系下,三相电流波形(黄色:a相,蓝色:b相,橙色:c相)
a相电流的频谱
dq轴同步坐标系下,dq轴电流波形(黄色:d轴,蓝色:q轴)

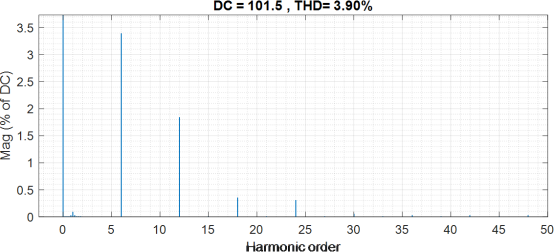

d轴电流的频谱
q轴电流的频谱
电机转矩波形
电机转矩的频谱
总之H_PMSM_M模型可以充分反映电机的谐波特性。
小结
至此,关于PMSM模型的五篇文章就到此结束了,相信您也收获良多,我们总结一下:
(1)B_PMSM_M模型及其Simulink实现;
(2)S_PMSM_M模型及其Simulink实现;
(3)H_PMSM_M模型;
(4)变步长和定步长;
(5)连续和离散;
(6)离散化解算方法:前向欧拉法,后向欧拉法, Tustin法;
(7)初步讨论了,在定步长仿真时如何选择解算方法和确定仿真步长;
关于H_PMSM_M 的Simulink实现内容,如果您感兴趣,欢迎与我们联系!
-
